【バラ完組み上げ】cervélo S3を組み上げる

cervéloのRシリーズはクラシックロードと言われているオールラウンド系のロードバイク、Sシリーズはエアロロードでクラシックバイクとは少々違いがあります。それはもちろん外見、形状的なお話もありますし、構造・組み方でも違いが出てきます。

ということで今回は少々特殊な組み方をする最新モデルのcervélo S3をバラ完で組む、そんなお話にしてみようと思います。



S3のご紹介ですが、密かにコスパ良しのモデルのなのではないかと思います。
R3のリムモデルフレームセットが¥370,000ですが、S3は¥380,000です。
パッと見、S3のほうが1万円高いのですがこれは逆です。

単純なフレームセット+シートポストのみの付属のR3に対して、S3のほうが付属品が多いです。
S3はシートポスト、エアロカーボンハンドル、専用ステムの付属があります。

ちなみにこの付属のハンドル+ステム、ハンドルが¥49,000、ステムはアルミで¥18,000です。それにしてもこの¥380,000がお買い得に見えてくるのは・・・ロードバイクの魔力です(笑)
怖いです。。。((((;゚Д゚))))

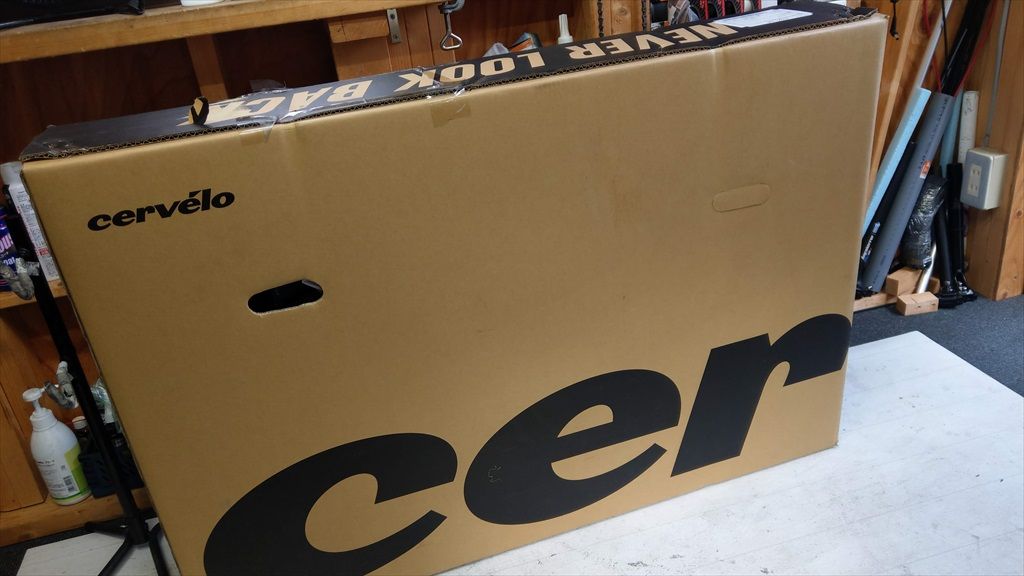

ともあれ、S3到着です。

IMAG0035_R

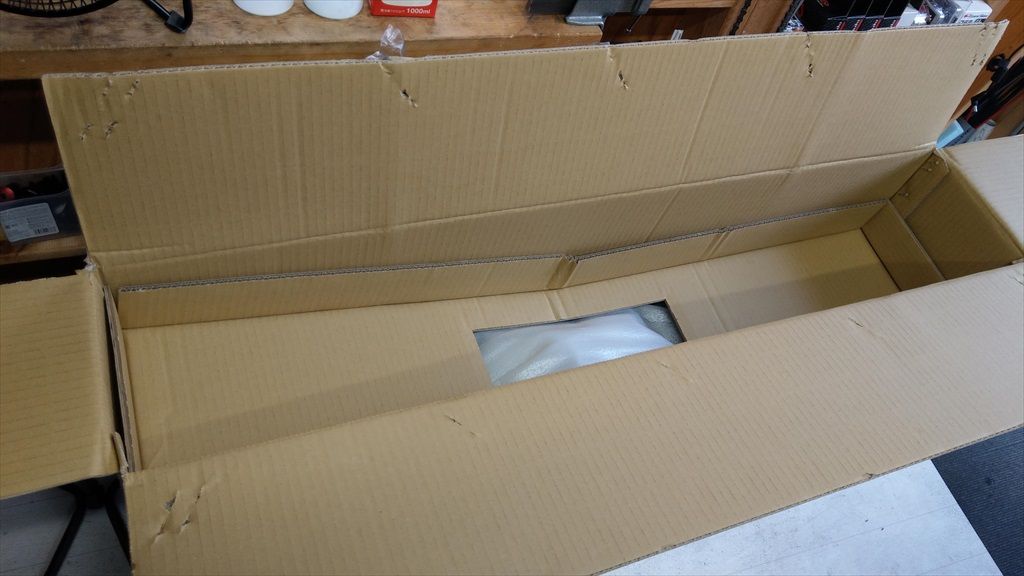

ぱかっと、、、

IMAG0036_R

この瞬間がなんとも言えずに大好きです。

IMAG0037_R

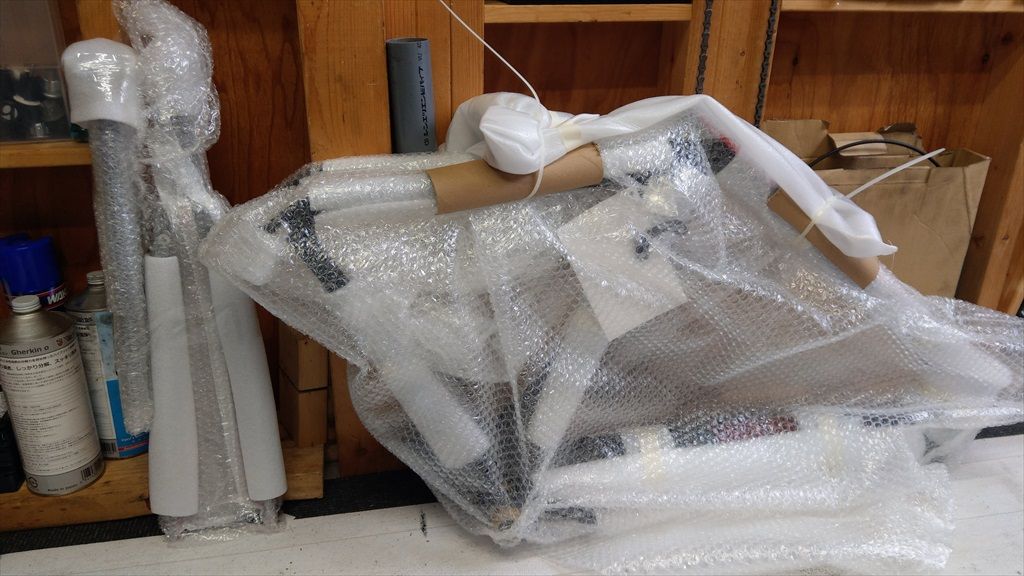

フレームセットです。

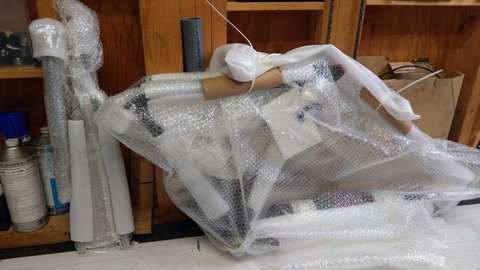

厳重に梱包されておりますので、慎重に梱包を剥がしていきます。

各所の重量測定です。

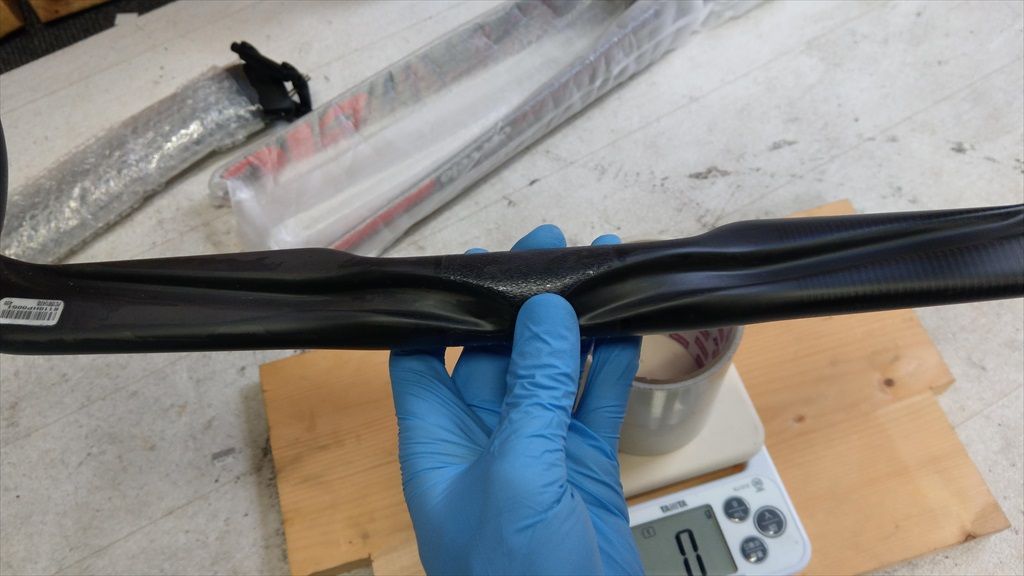

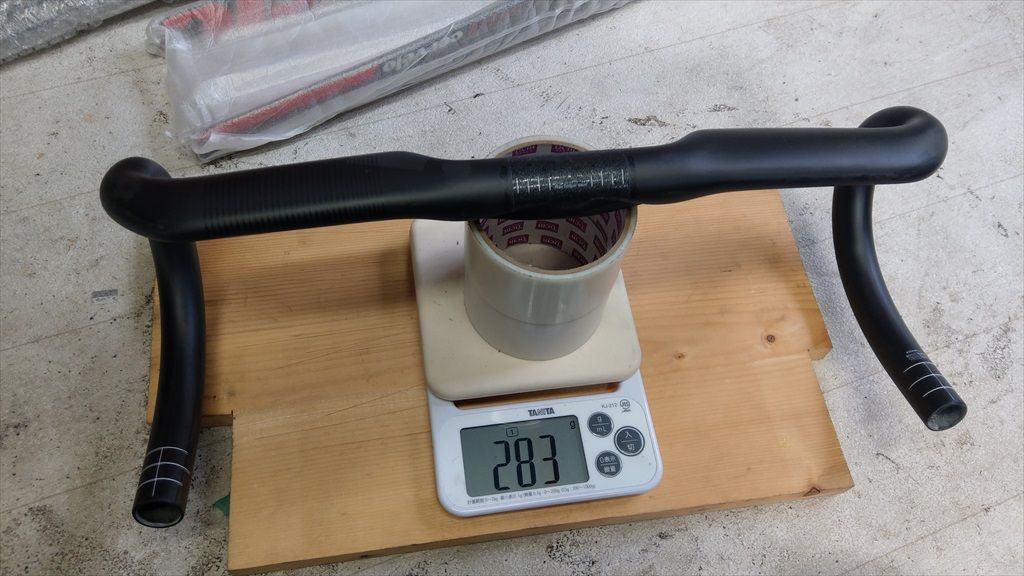

付属のエアロハンドル(カーボン製)
IMAG0039_R

これがなかなかおもしろくてハンドルバー内装式ではないです。
溝が掘ってあり、溝に這わせてステム内に入っていきます。

IMAG0041_R

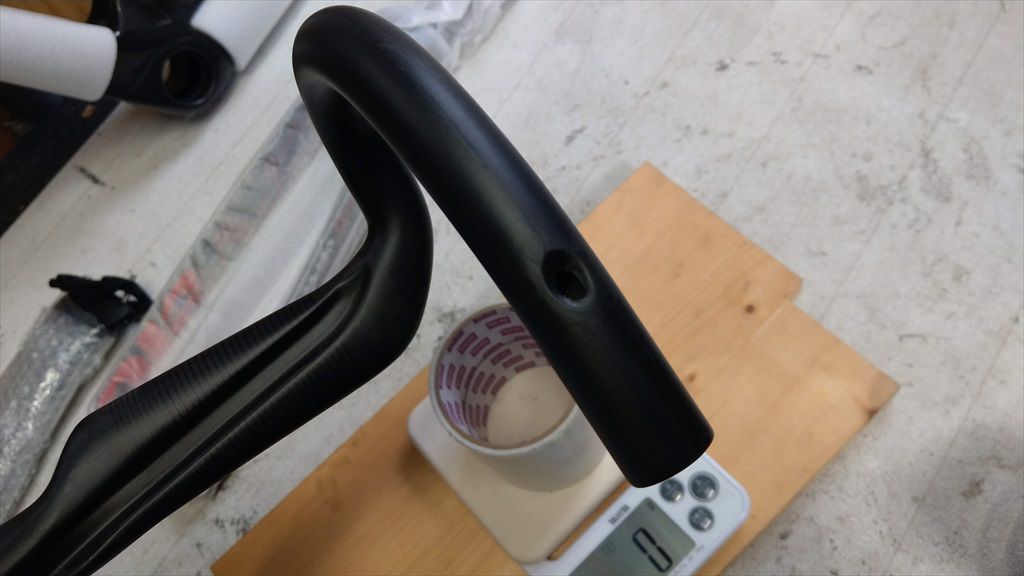

Di2のバーエンド型ジャンクション(RS910)にも対応しております。

IMAG0043_R

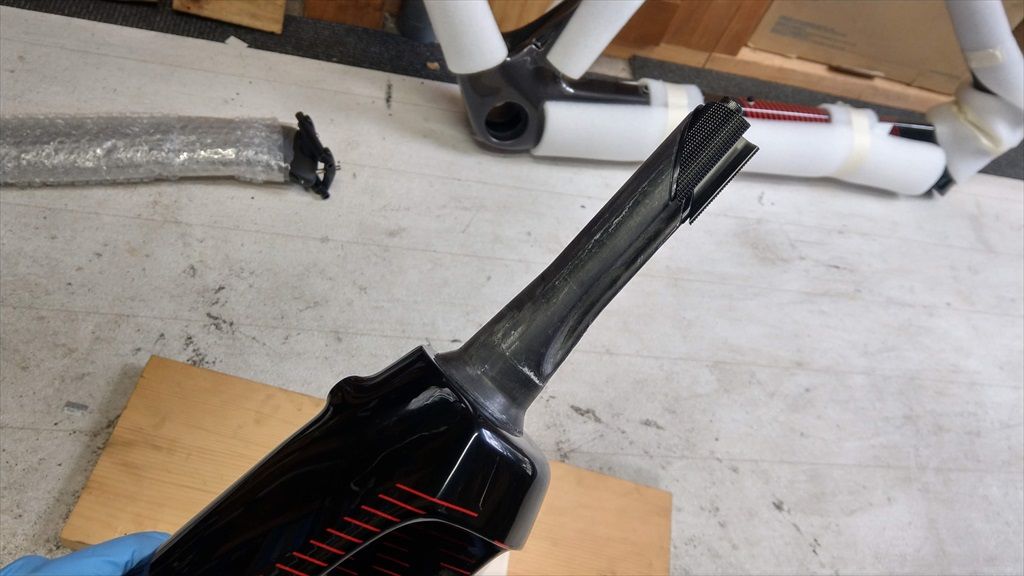

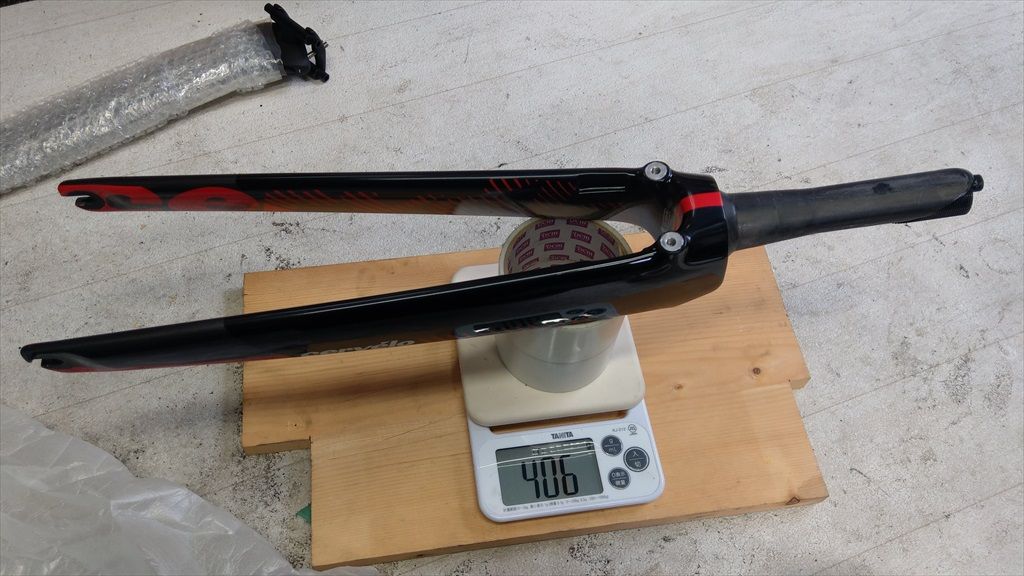

続いてフォークです。
IMAG0044_R

コラムが短いです。
そう、このS3のコラムは切ることがありません。
※カットは絶対に駄目です。

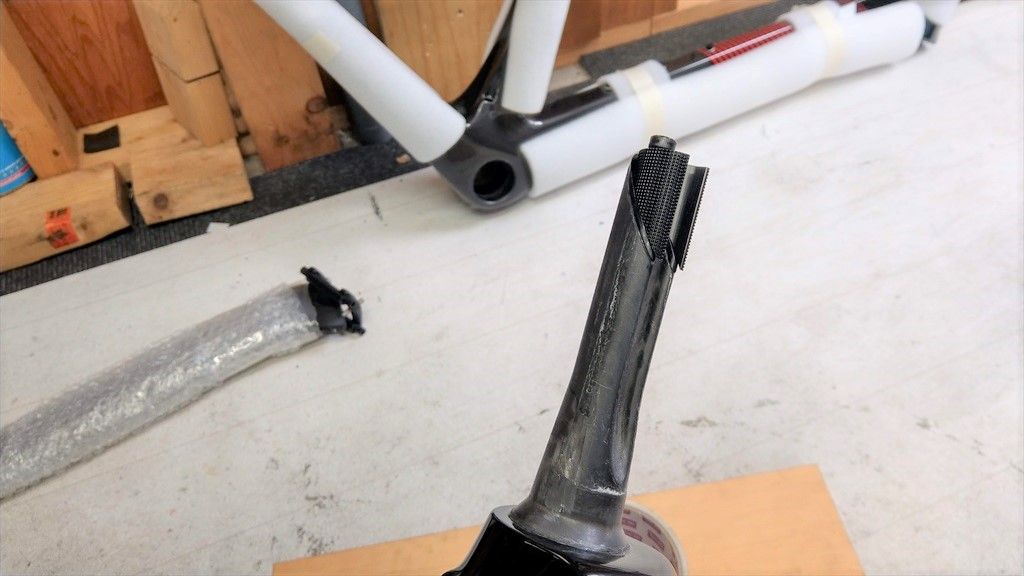

IMAG0047_R

コラム先端はこうなっています。

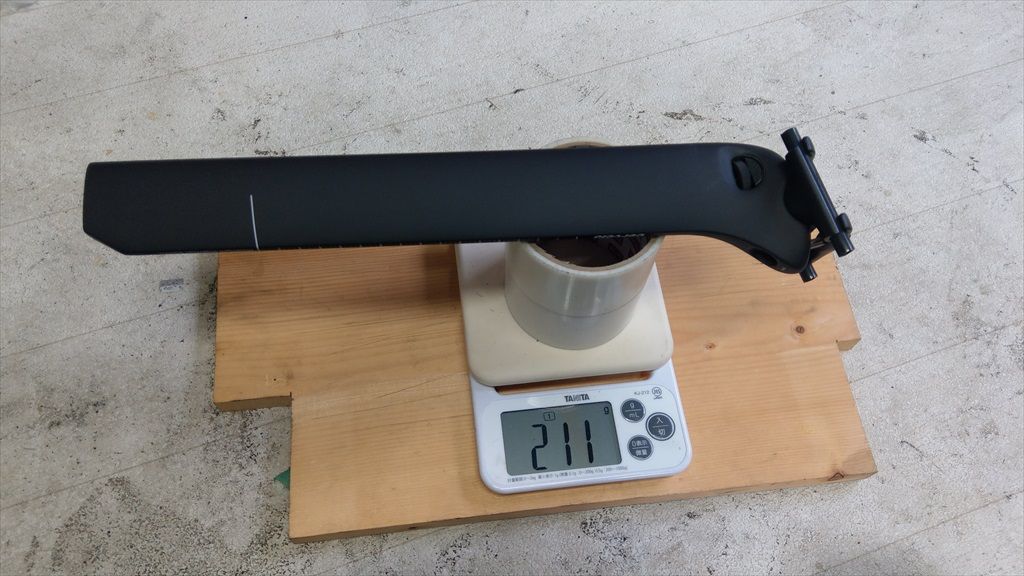

続いてシートポスト
IMAG0048_R

そしてフレームです。

IMAG0049_R

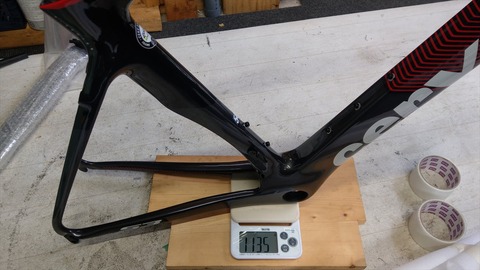

54サイズで1135g(塗装+パーツ小物類)です。

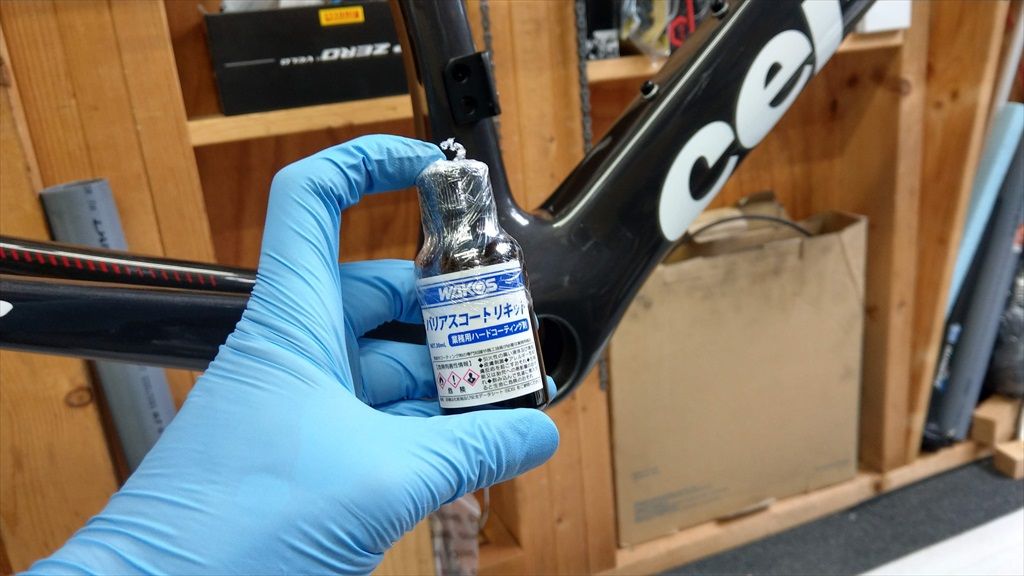

まずは組み上げの前にコーティングです。
IMAG0051_R

コーティングは絶対にやっておいたほうがいいです。
深い艶もさることながら、汚れ落ちが全然違うような気がします。

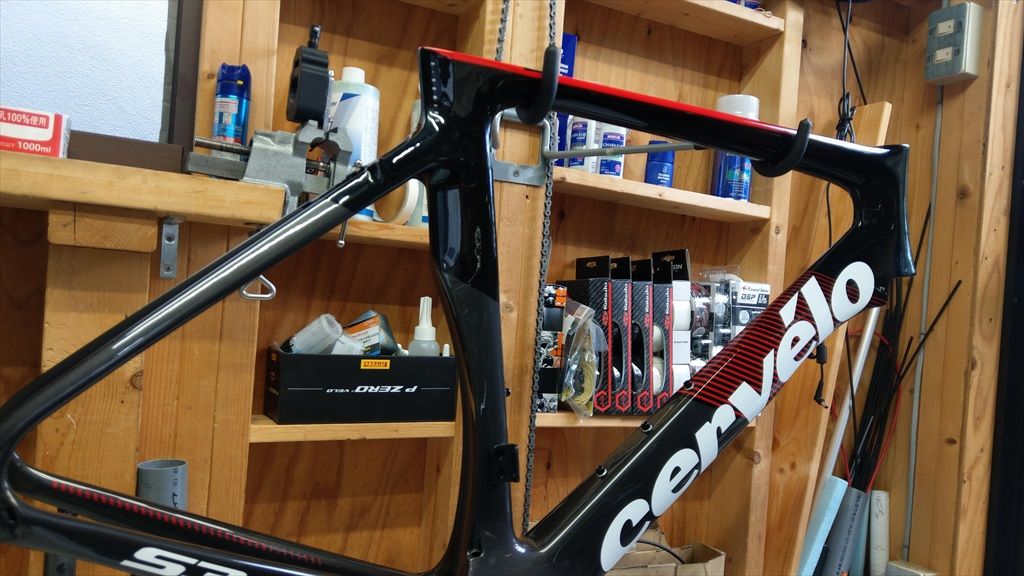

IMAG0062_R

深みがでました。

コーティングが終わればヘッド部から組んでいきます。

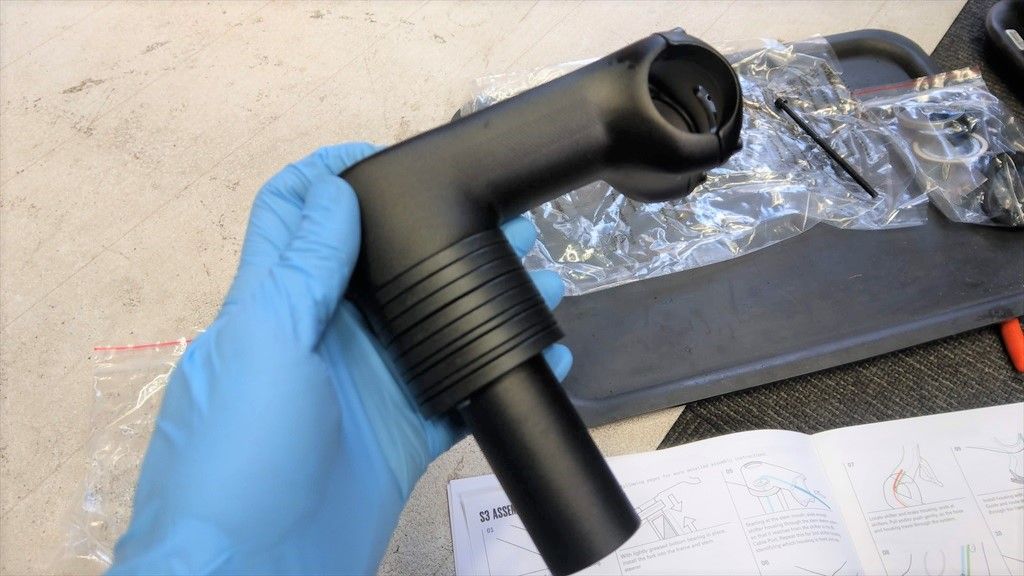

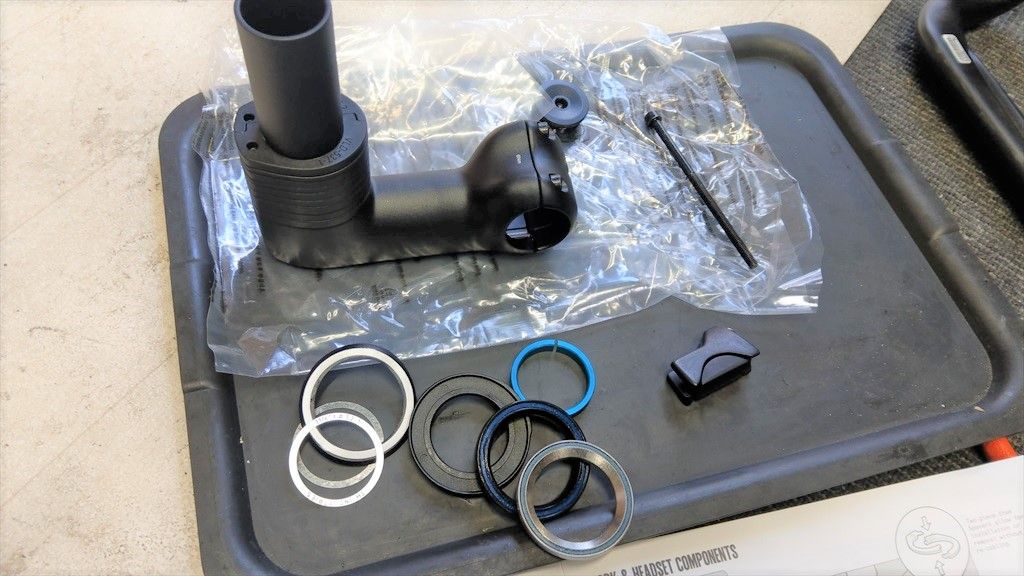

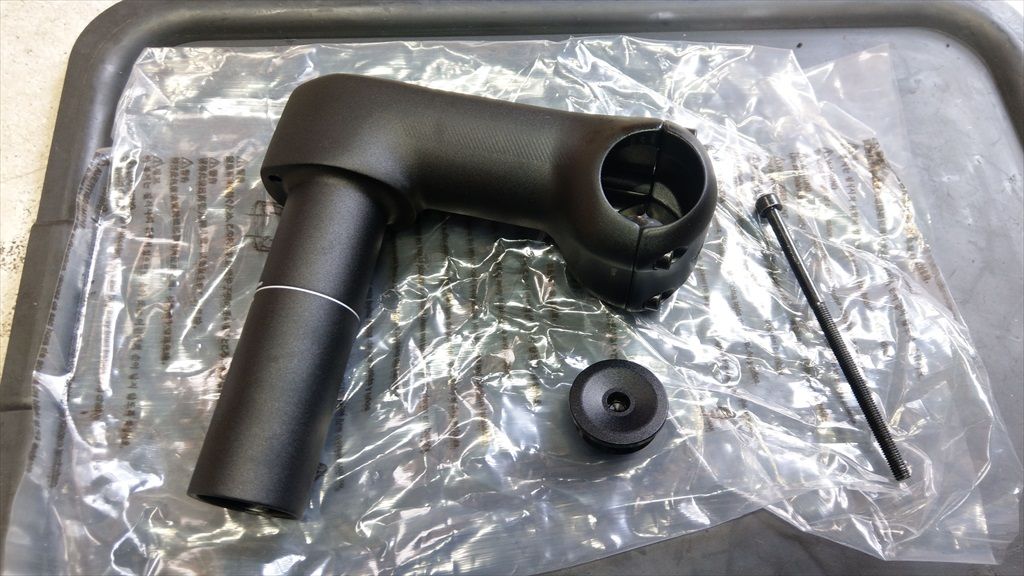

付属のステムが面白いです。

IMAG0053_R

このステムとコラムの構造を理解できないとこの自転車は組めません。
右側の長いボルトがプリロード(与圧)ボルトとなり、通常のヘッドセットのトップキャップセンターのボルトと同じ役割を果たします。
センターキャップはまさに蓋!蓋以外の何物でもありません(笑)

ヘッドセットはそこまで特徴のあるものではありません。
というかむしろ普通なぐらいです。
IMAG0064_R

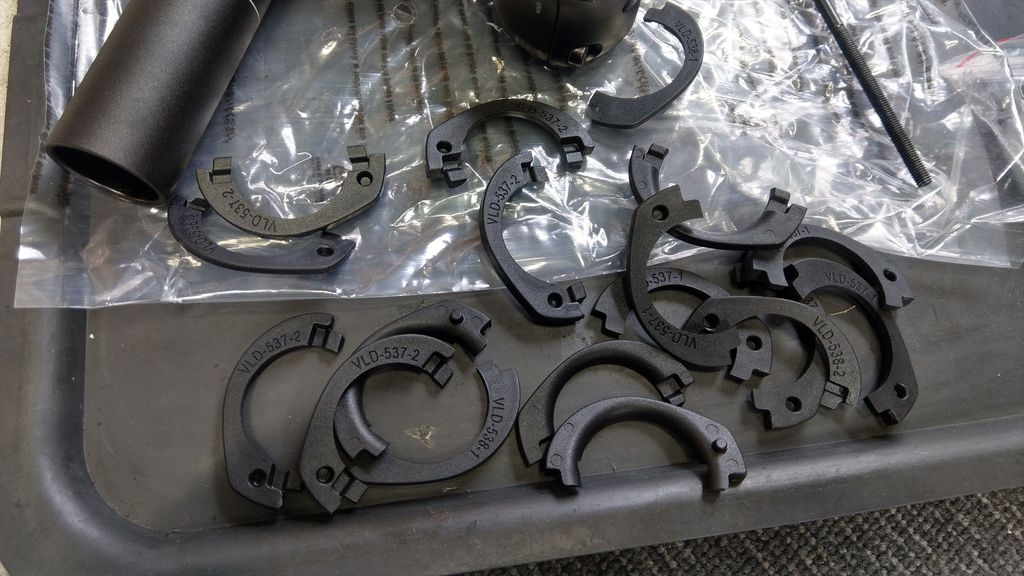

コラムスペーサーは割入りでステムを抜かなくても調整ができるようになっています。

IMAG0058_R

なんでステムを抜かずにということなんですが、構造的にシフトケーブルを内装してしまうとシフトケーブルを外さないと抜けなくなる構造です。
ですのでポジション調整のために割入りスペーサーが付属ということです。

IMAG0061_R

このようにスペーサーを積むことができますが、スペーサーの積み方にも指定がありますので本組のときに要注意です。
とはいっても明後日の方向に組んだりはどう考えてもおかしくなりますのでピッタリハマっていなければNGということでわかりやすいかと思います。

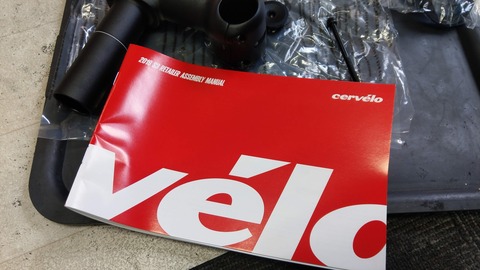

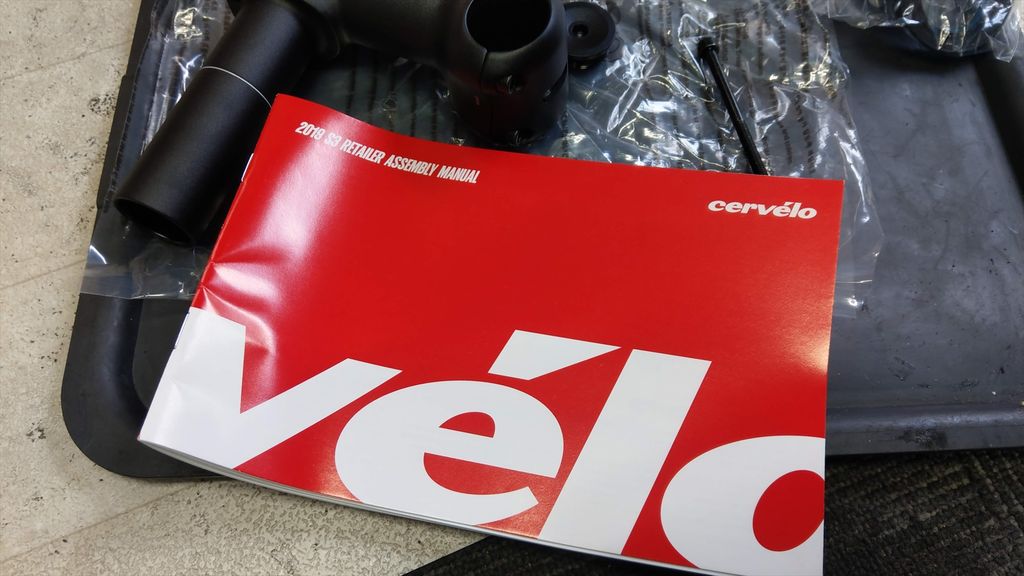

付属品にはマニュアルも付いています。
IMAG0057_R

自転車屋さんもマニュアルとか見るの?というお話ですが、ワタクシの場合は普通以上に穴が空くほど何度も読みます。
(それにしてもマニュアルは英語、、、それでももちろんすべて翻訳して読みます。)
確実な作業にはメーカーの指示は非常に大切なことであるからです。

また組み方を見るということもですが、構造の理解に繋がります。
構造を理解するということはとても大切なことです。

再度みてみます。

IMAG0065_R

ウスがスライドすることでステムから伸びた部分と接触し固定されます。

IMAG0070_R

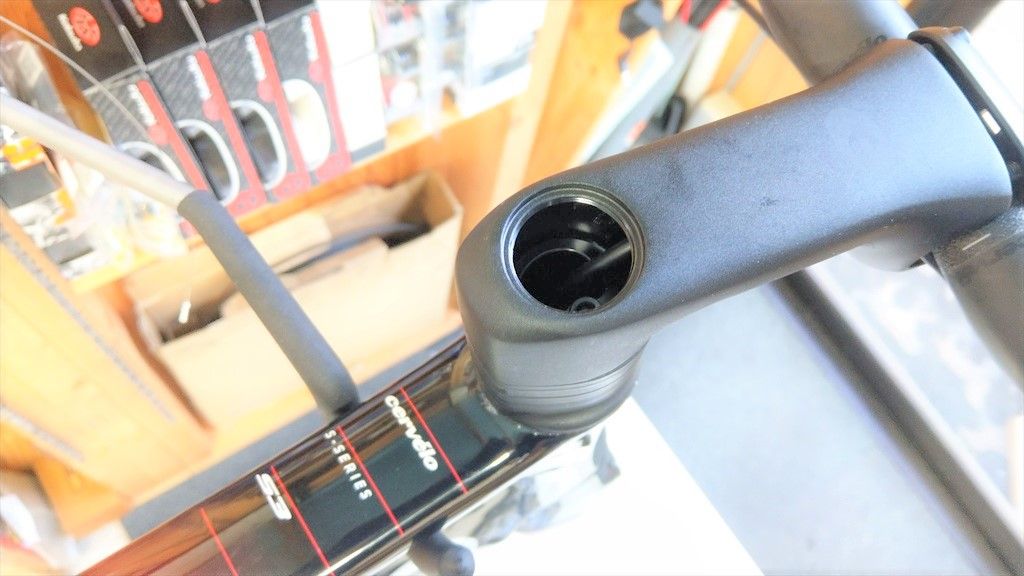

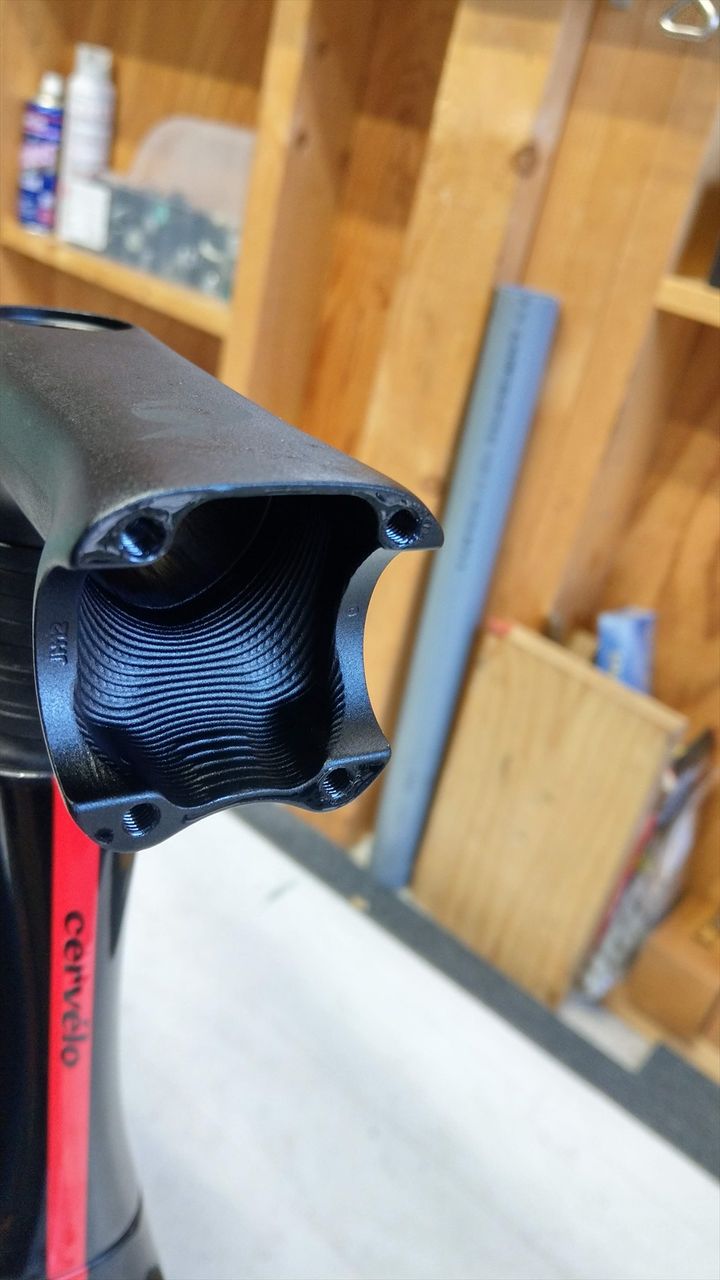

吸い込まれそうなステム内部です(笑)

IMAG0071_R

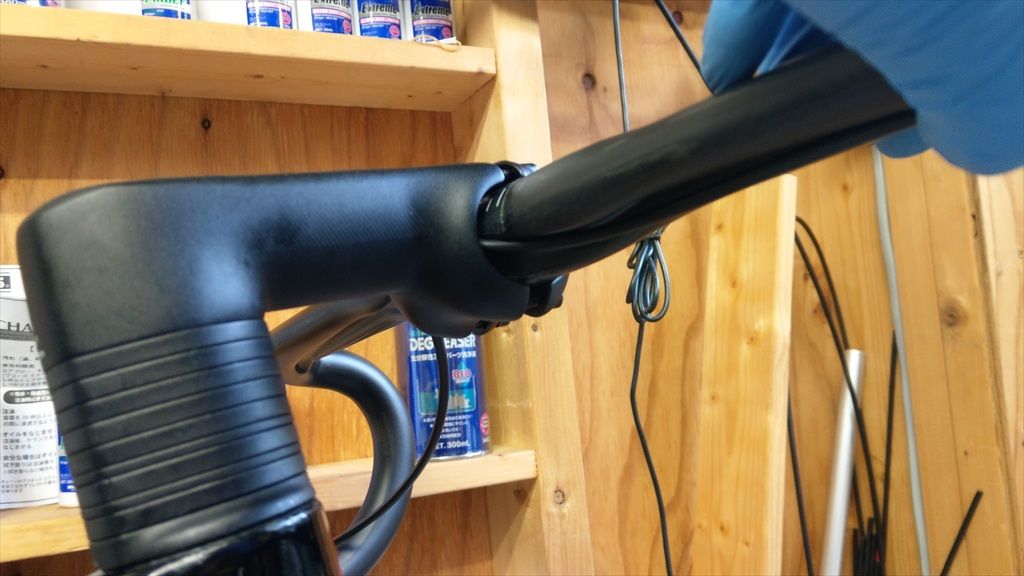

シフトアウターはハンドル部の溝を通り、ステム内に入っていきます。

IMAG0046_R

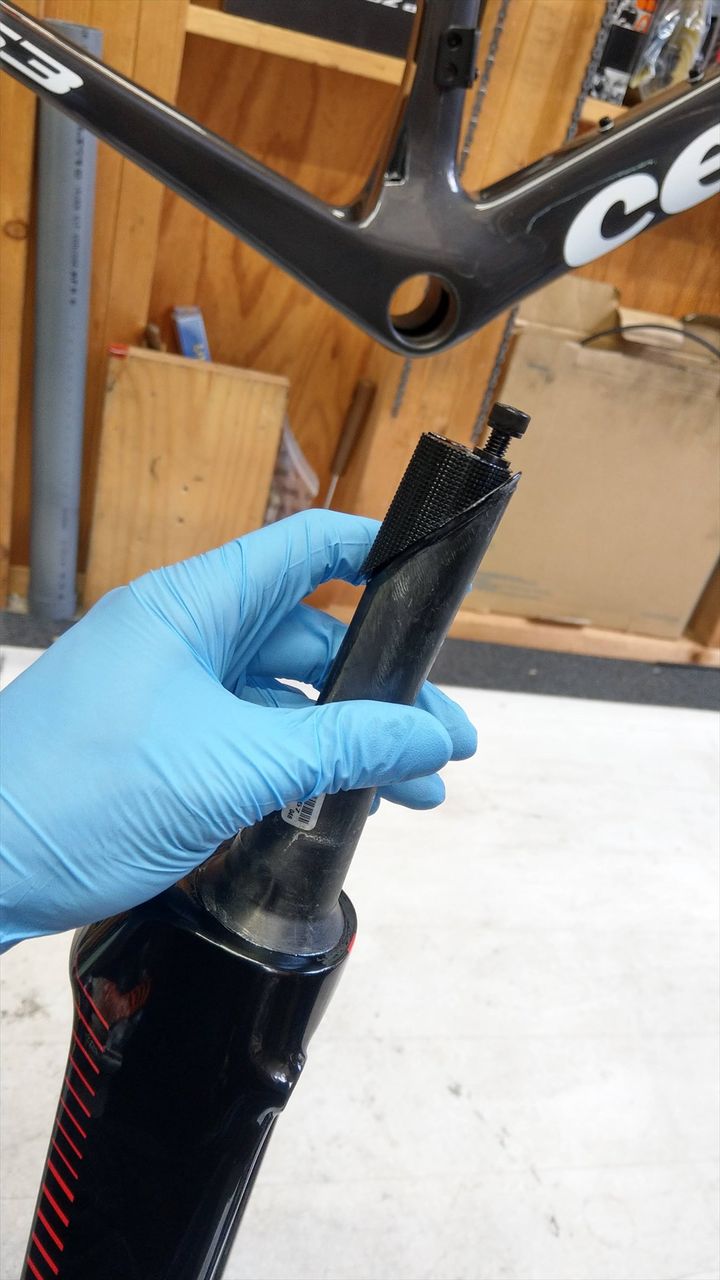

コラム部のウスとコラムには溝が切ってあり、シフトアウターはその溝を通ってヘッドチューブからダウンチューブへと進みます。

IMAG0072_R

ちょっと見にくいですが、このようにステム内をシフトケーブルが通ります。

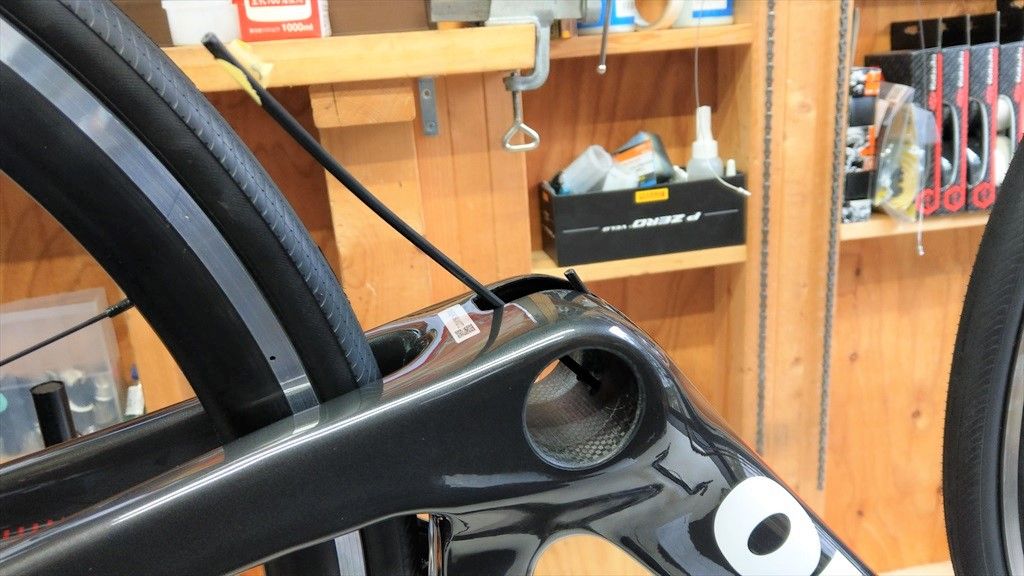

ハンドルの溝→ステム内→ヘッドチューブ→ダウンチューブと通ってきたシフトアウターはBB下のアウター受けに収まります。
IMAG0087_R
ここまでの長さの調整が肝だと思います。

そこからは通常のフレームと同様にインナーが伸びます。


S3はブレーキに付属品があります。
IMAG0038_R

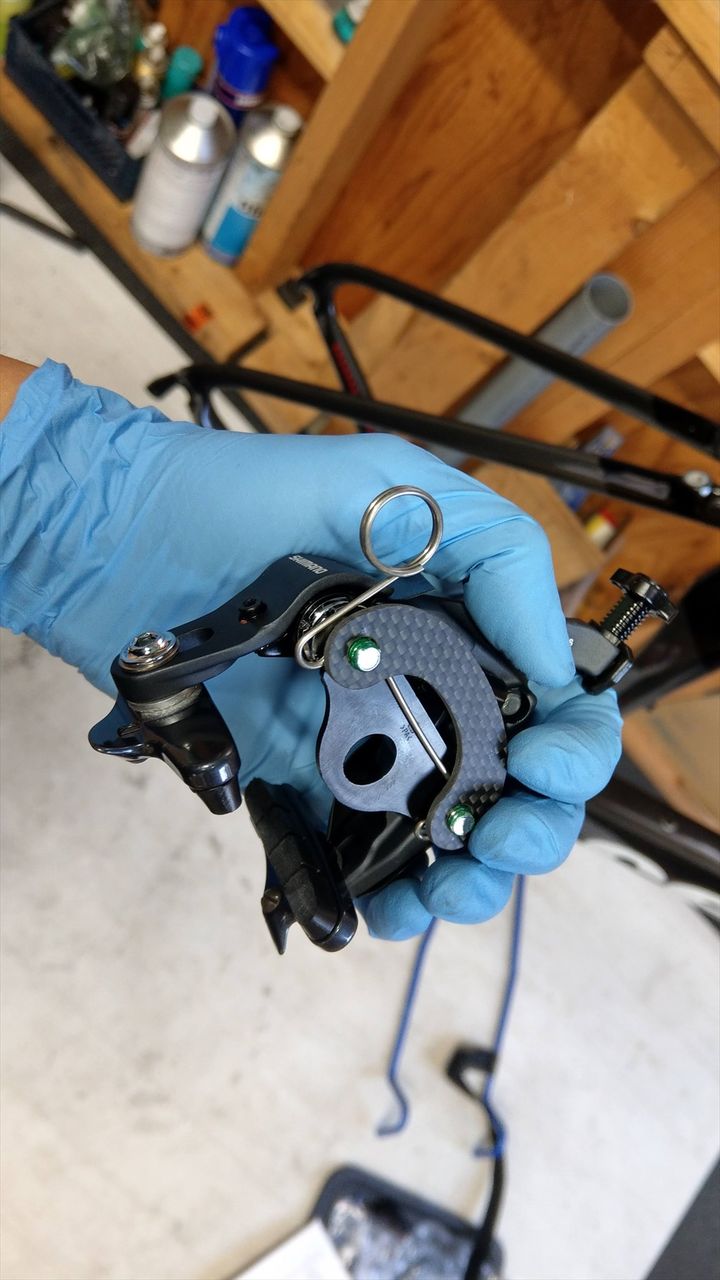

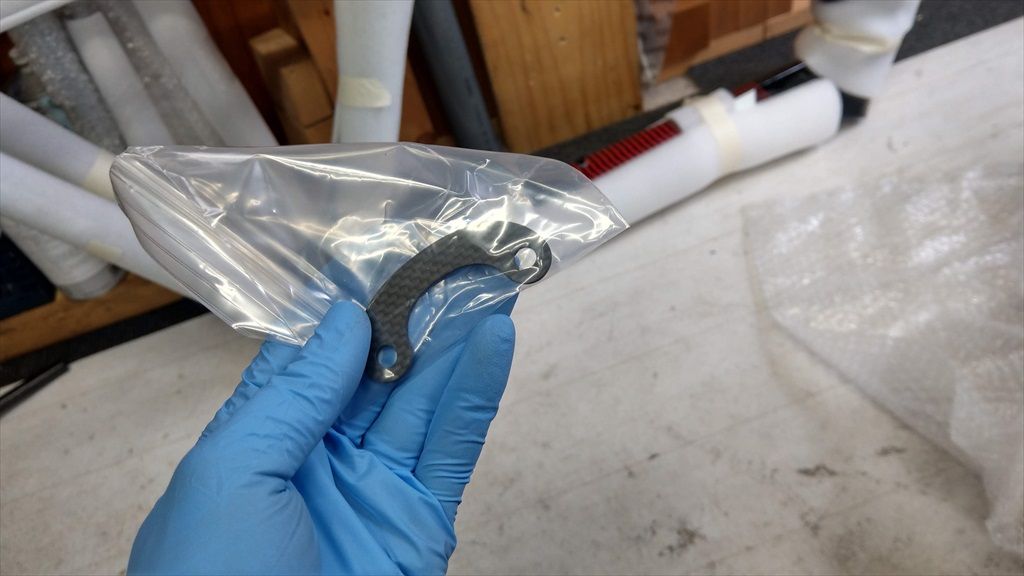

リアもRSタイプのダイレクトマウントで、こちらブースター的なものです。

IMAG0075_R

フレーム構造にもよりますが、2点軸のダイレクトマウント方式ではこのブースター的なものの有無でブレーキのかっちり感が変わります。BHのG7にも付属されてきます。ほぼ必須な気がします。

引き続きパーツをペチペチくっつけていきます。
ディレイラー、BB、クランクを付けてケーブルを張ります。

IMAG0084_R

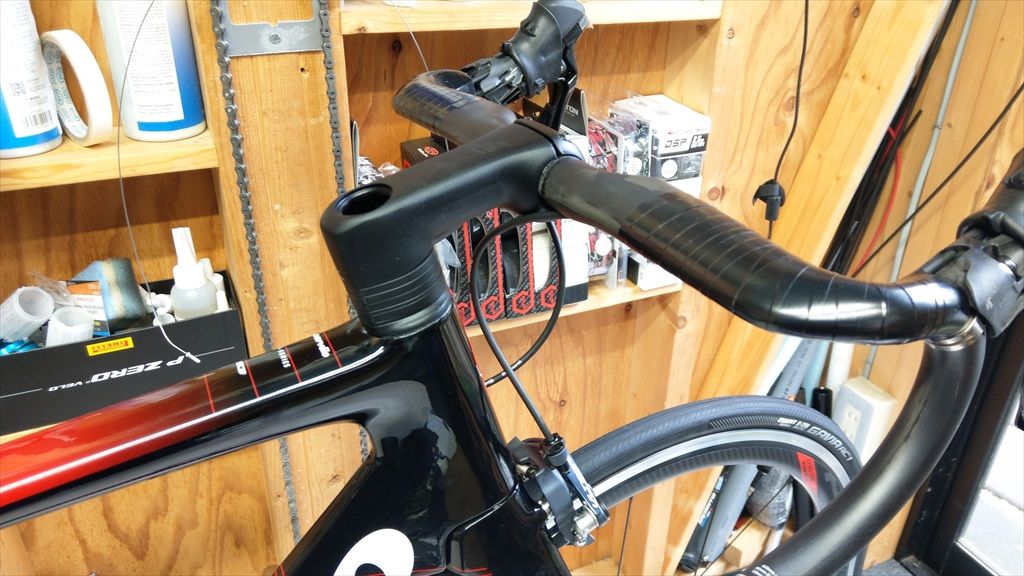

ハンドル周りはこのようになります。
ブレーキは外、シフトケーブルは内装となります。

そしてホイールをつけて、、、

なんかへんです。

IMAG0076_R

変です。。。

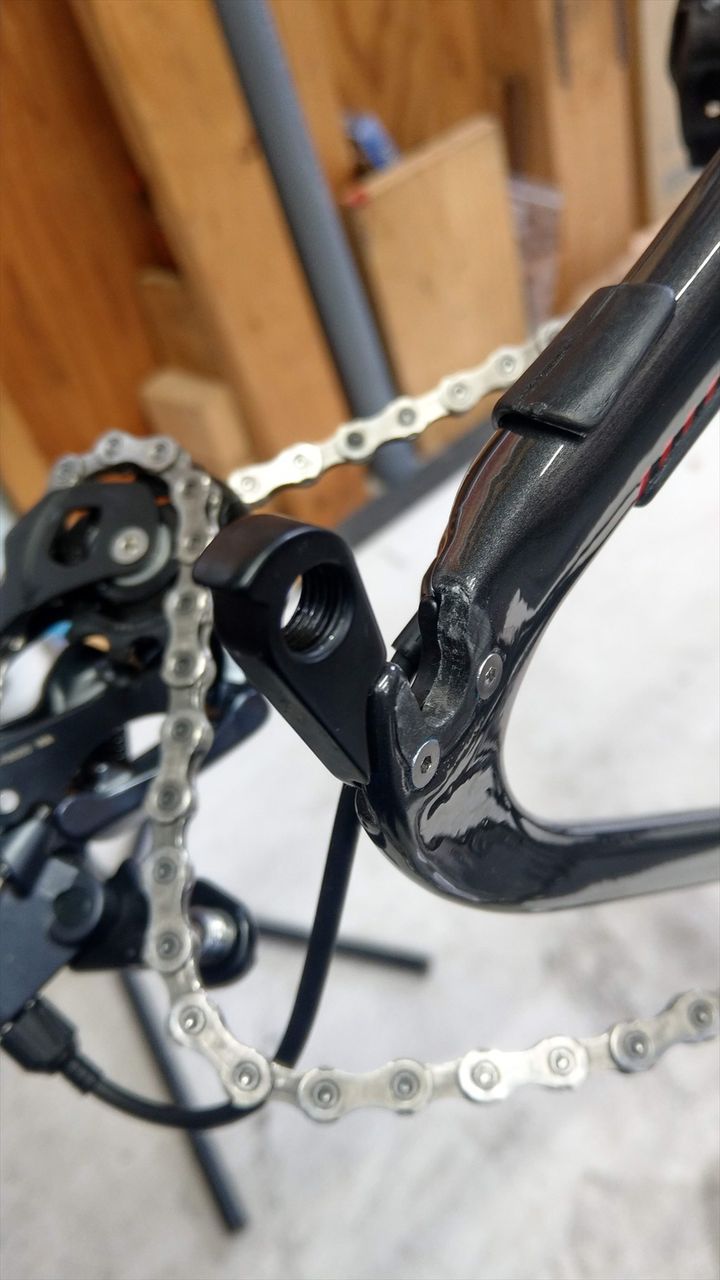

ホイールをはめてみます。

IMAG0079_R

_(꒪_꒪ )…マタカヨ

浮いてます。(´ε`;)ウーン…

上のお話の症状とは反対のものです。

IMAG0090_R


比べてみれば一目瞭然です。

左側2本は新品のハンガーに付属してくるボルトです。
右側が今回の付属の問題児ボルト(笑)です。

ボルトの頭の形、この形状の微妙な違いが悪さをします。

ボルトを左側のものに変えます。

IMAG0107_R

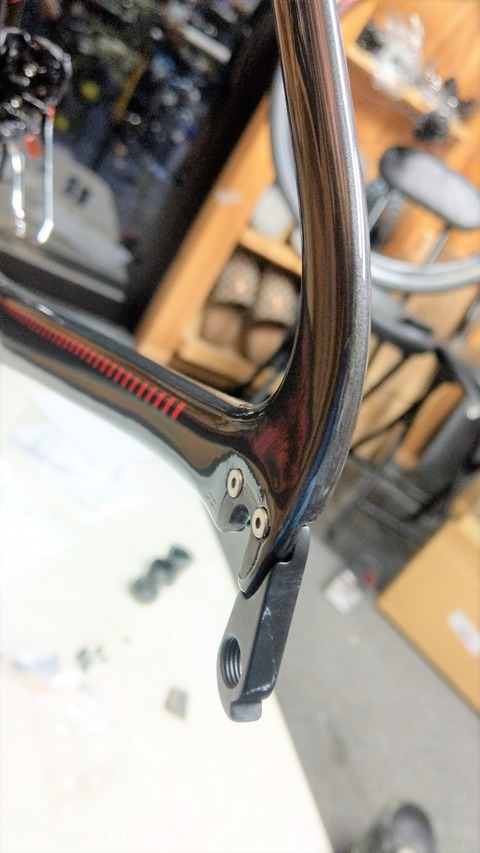

ピタリと収まりました。
ネジロックを塗って本締めします。

IMAG0110_R

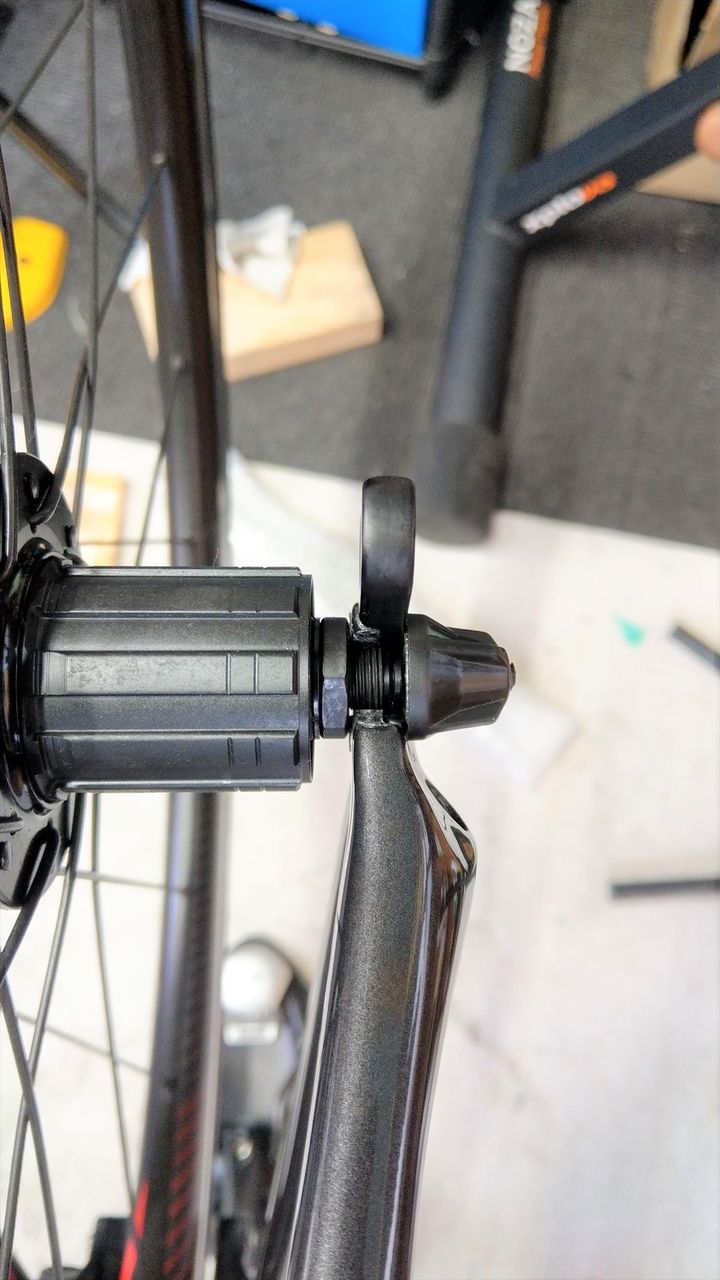

もう一度ビフォーです。

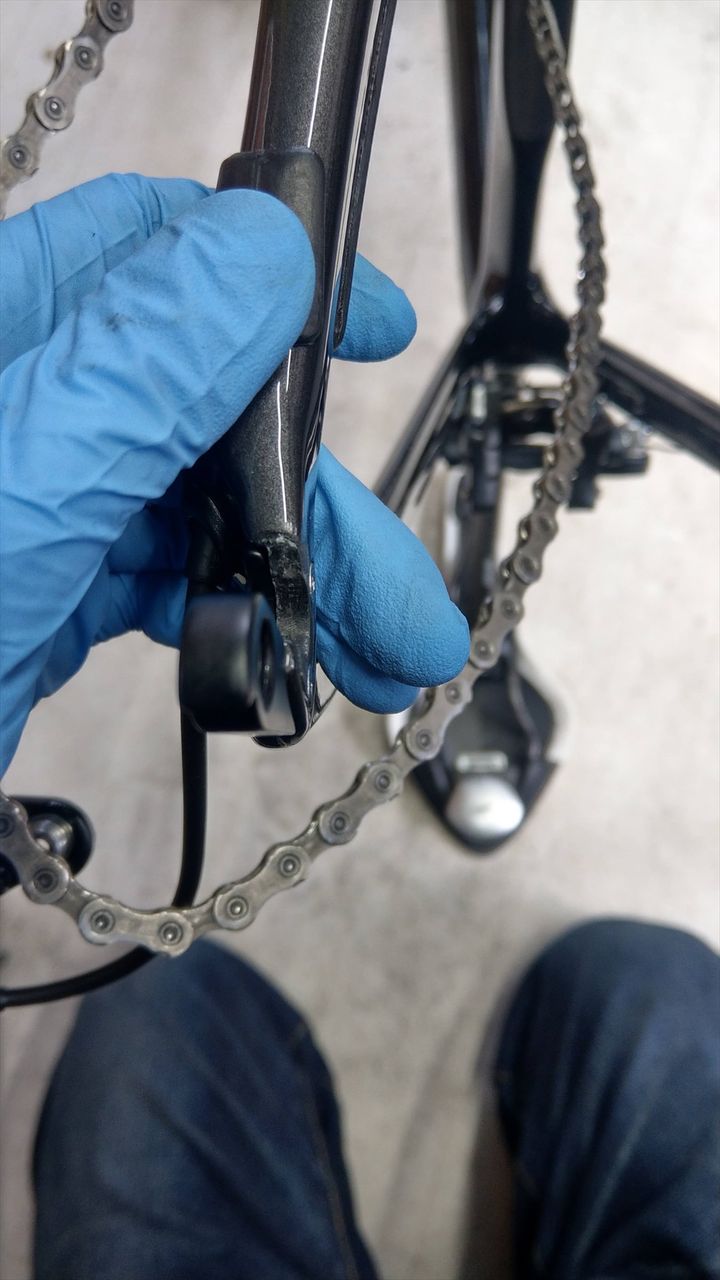

IMAG0077_R

やっぱり飛び出してる。。。全然違います。

ここはR3のときもそうでしたが、エンドとホイールの接面、この場所にボルトが頭でも先端でも突き出してしまうとリアエンドがリアホイールを面で抑えられなくなり、固定力に不安が出ます。
細かいところですが、ここは見過ごさないほうが良いかと思います。

あと細かいところですが、各所ボルト類にはグリスを入れておきます。
IMAG0153_R

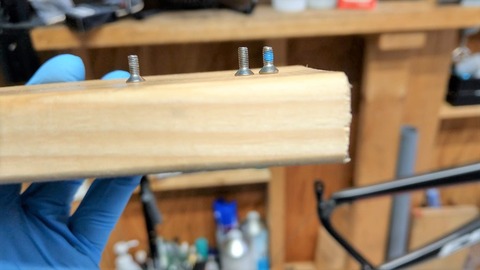

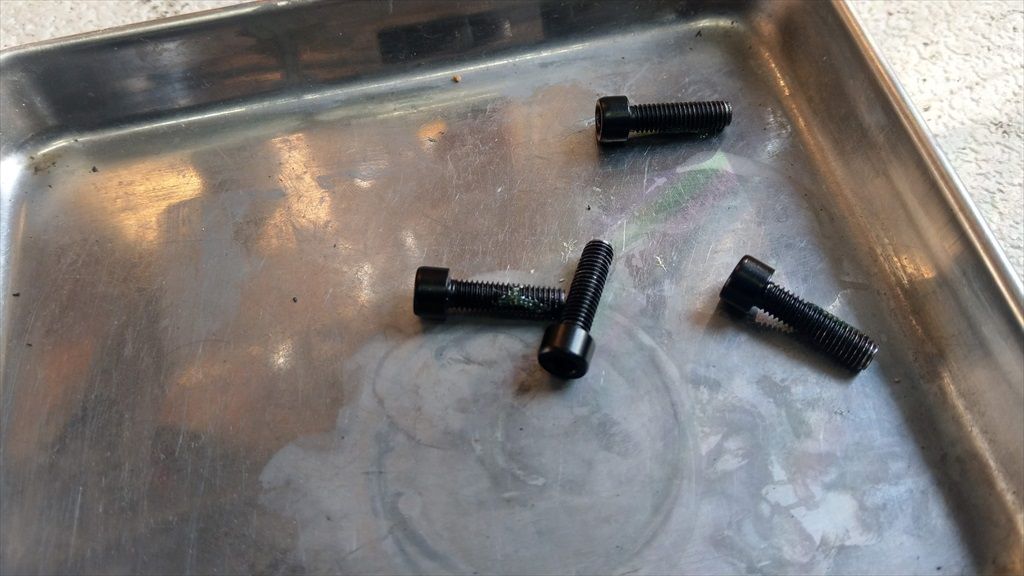

上のボルトはボトルケージのボルトです。画像は4本ですがS3はダウンチューブボトルケージ台座は3つのボルト穴があります。

IMAG0155_R

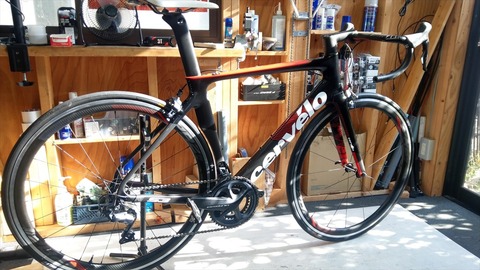

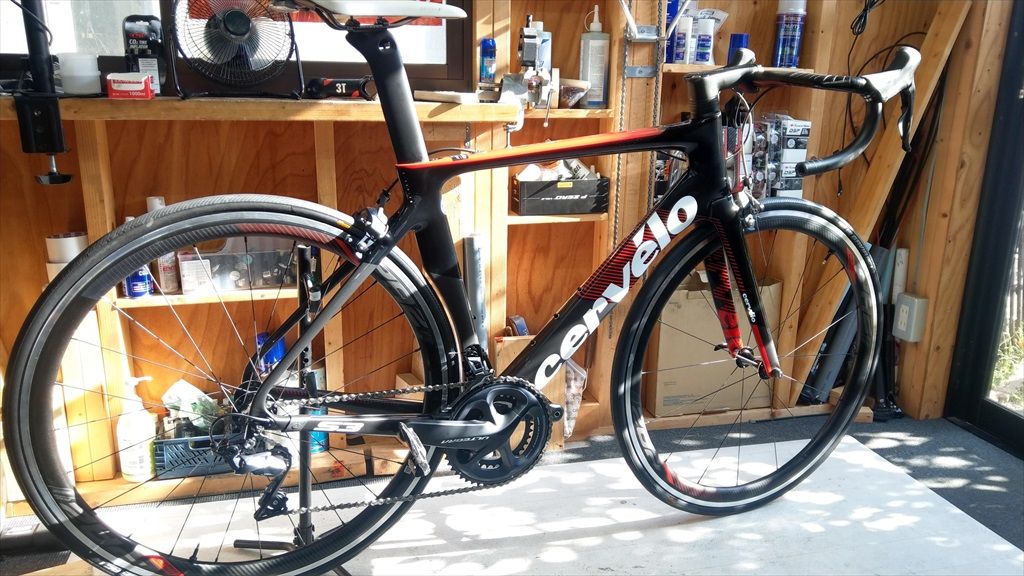

あとはお引渡しの際にホイールの入れ替え、ポジション調整、最終調整後にバーテープを巻き納車となります。



今回S3を組んでみてもお話ですが、ヘッド周りこそ特徴的な組み方でありましたが、それ以外は比較的組みやすい車体だったと思います。
リアのエンドは、cervéloの弱点でしょうか。。。

ということで今回は【バラ完組み上げ】cervélo S3を組み上げる、そんなお話でした。

cervéloバイクのバラ完等お気軽にご相談ください。




++++++++++++++++++++++++++++
