ロードバイクで使用するボルトの多くは六角レンチで回すものです。

しかし単純にただ六角ボルト、、、と呼ばれるものではありません。

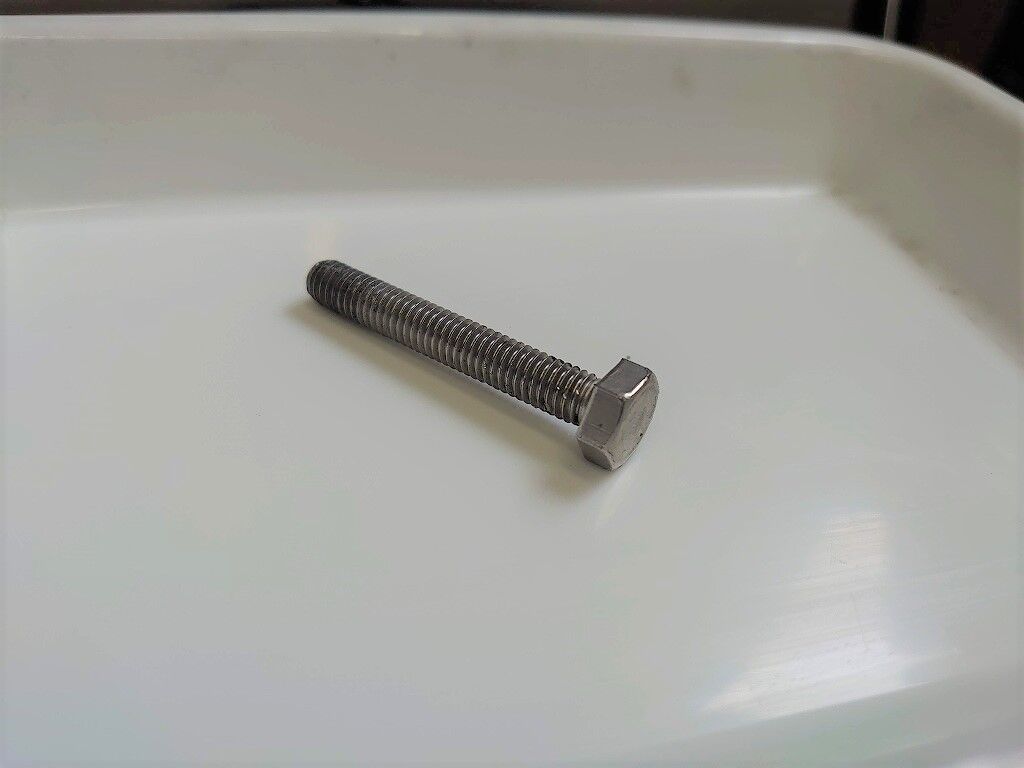

通常六角ボルトというと、下の画像のように頭が六角のボルトのことです
DSC_7877
これは一般車(ママチャリ等)グレードのパーツではありますが、逆にロードバイクではほぼ使われることは有りません。

では六角ボルトではないのであれば、あれは何と言うボルトなのか?このように検索すると出てきます。というのが今回のお話です。

・・・あまり重要なことではないかもしれませんが、そこをあえて突っ込んでみようかと。。。
ボルトは錆びてしまったり、なくしてしまったり、場合によっては折ってしまったりした際にボルトの名称がわからないと調べづらいと思いますので。

▶六角穴付きボルト

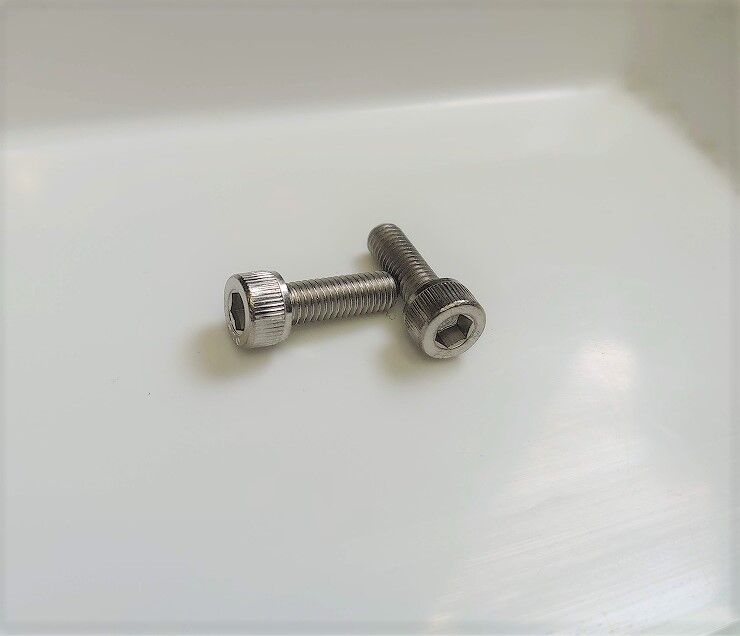

①通常タイプ

DSC_7879
こちらがいわゆる一般的で普通の”六角穴付きボルト”と呼ばれるボルトです。
しかしあまりこちらも使われることは多くはありません。
ボトルケージボルト、サドルのレールクランプ部等に使われます。
特殊規格等でなければ、入手もそこまで大変ではありません。

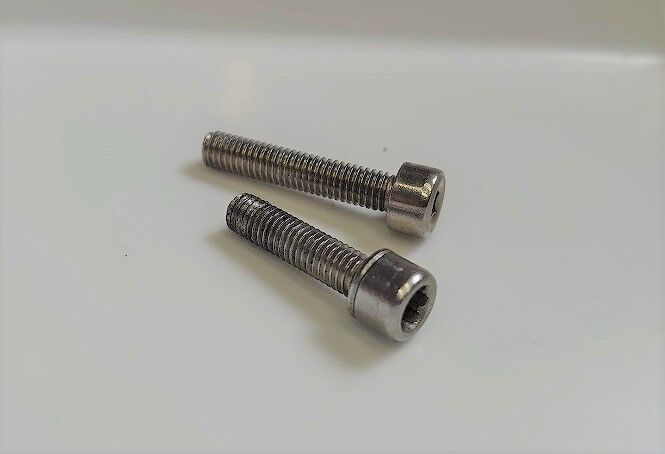

②小頭
DSC_7880
読んで字のごとし、通常の六角穴付きボルトに比べて、頭部の大きさが小さいボルトです。
小頭ボルトは頭部が通常のボルトよりも細いですが、似たようなもので低頭というものもあります。低頭は頭部が細いのではなく、薄いものです。
小頭は通常タイプの六角穴付きボルトよりもよく使われています。

③テーパーヘッド
DSC_7883
ロードバイクで一番使われることの多いタイプの六角穴付きボルトのタイプです。
頭部が真っ直ぐではなくテーパー状(先細り)になっています。

ステム、サドル、ボトルケージ、直付FD固定、クランクボルト等各所によく使われるものです。
ロードバイクでは上の小頭タイプと並んで多く使われておりますが、一般的には多い種類のボルトではないようです。


▶六角穴付きボタンボルト
DSC_7888
頭部が丸いのが特徴のボタンボルトです。
通常のボルトよりも頭部が薄い広いのが特徴です。

頭部の高さが邪魔になる場合、主にボトルケージボルト等に使われております。

▶六角穴付き皿ボルト
DSC_7886
ドーム型のボタンボルトの反対のようなイメージです。
頭部の上部が平らな構造です。
基本的に頭部が飛び出させたくない場合に使用します。

ロードバイクではディレイラーハンガーやケーブルのアウター受け、フレーム専用品を固定するのに使う場合が多いです。

通常規格品を使う場合が多いですが、微妙にサイズが違ったり、形が違ったりする場合がありますので注意が必要です。

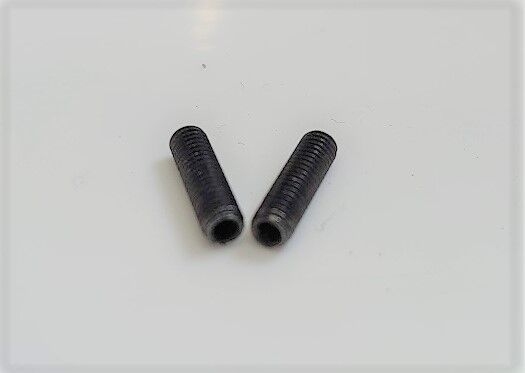

▶六角穴付き止めねじ
DSC_7889
いわゆるイモネジです。
頭部が無く、六角穴がネジに空いています。
そこまで大きな力をかけられるボルトでは有りません。

現行型の前後ディレイラーの調整ボルトに使われています。
またブレーキの内部的な部分等にも使われることがあります。

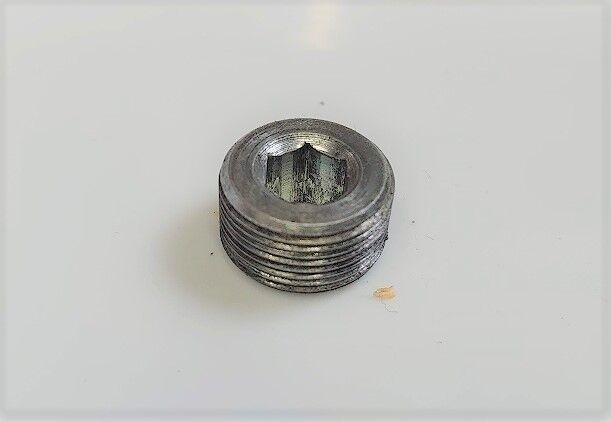

▶六角穴付テーパねじプラグ
DSC_7891
これを見た瞬間にアレだ!とわかる方はかなりマニアックだと思います。
これはロードバイクに使われている、というわけではなく工具で使用することがあるものです。

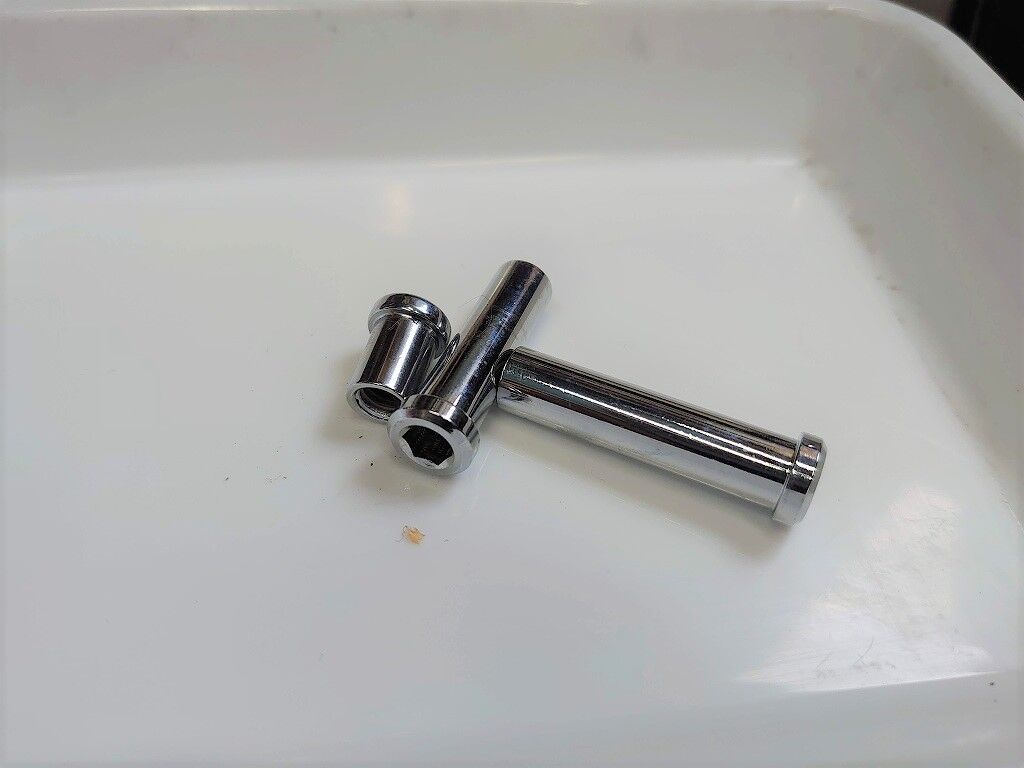

▶枕頭ナット
DSC_7893
ボルトではなくナットですが、似ているのでご紹介です。
こちらは枕頭(ちんとう)ナットと言います。
キャリパーブレーキの本体を固定するためのナットで、フレームの寸法に合わせて数種類の長さが用意されております。

ということで今回はロードバイクに使われる様々な六角ボルトの名称、そんなお話でした。

++++++++++++++++++++++++++++
