昨今のBBは未だ乱立時代から抜け出せず、、、T47が出たりスレッド式に回帰したりもしつつもいまだ各メーカー我道を歩んでいるような気がします。
というのもBB周りはフレーム設計でもかなりの重要ポイントでもあり、おいそれと簡単に変更ができないポイントなのかもしれません。

その中でも圧入式フレームのBBのお話です。
圧入式は中には少し癖があるものがありますが、あるものに対してどうのように使用していくことが最良なことなのかどうかを考えるということは、とても大切なことだと思います。

圧入式の中でも非常に具合の良いBB、それが左右結合式のスレッドフィットBBです。
ということで今回はその左右結合式BBのTOKENのNINJAのご紹介で、左右結合式（スレッドフィット）BB TOKENのNINJAとNINJA LITE、そんなお話です。


▶NINJAとNINJA LITE
まずはこちら、双方ともにBB86用です。

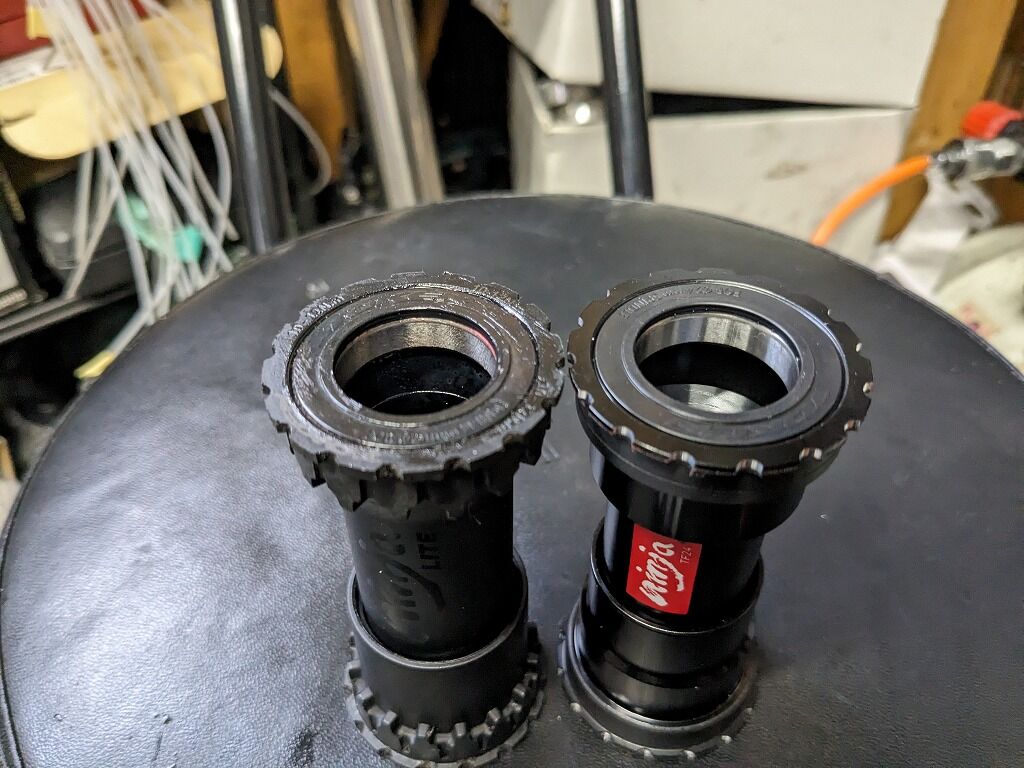

左：NINJA LITE　右：NINJA

右側が通常のNINJAで、左側がNINJA LITEです。
通常のNINJAは本体がアルミ製で作られているのに対して、LITEはというと樹脂で作られています。
そのためLITEは通常版のNINJAよりも軽量なのがメリットでもあります。

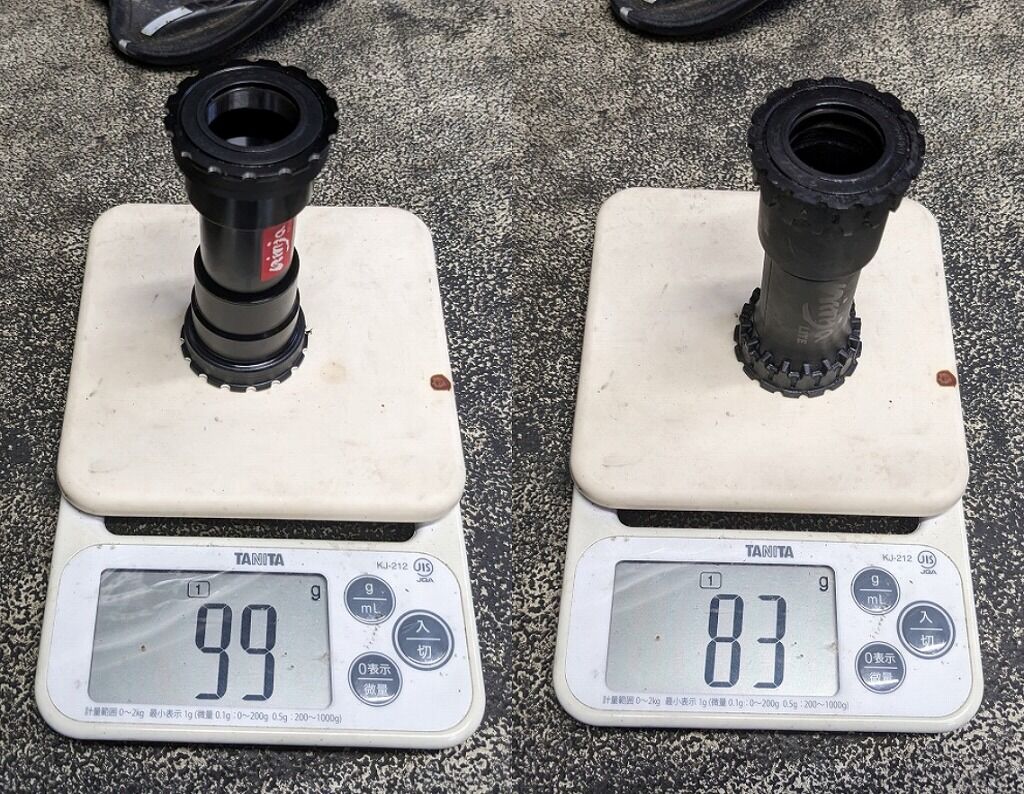

NINJAは99g（103g）に対して、LITEは83g（82g）です。
※（）内はカタログ値
ちなみにスレッド式のSHIMANOのSM-BB92-41Bが54gですので、スレッドフィット式のほうが若干重たい傾向にあります。構造的にはSHIMANOのBBはセンタースリーブがただの筒で超軽いのでかなり有利かと思われます。

LITEは樹脂製のボディのため軽量に作ることができる一方、デメリットもあります。
まずこちらです。

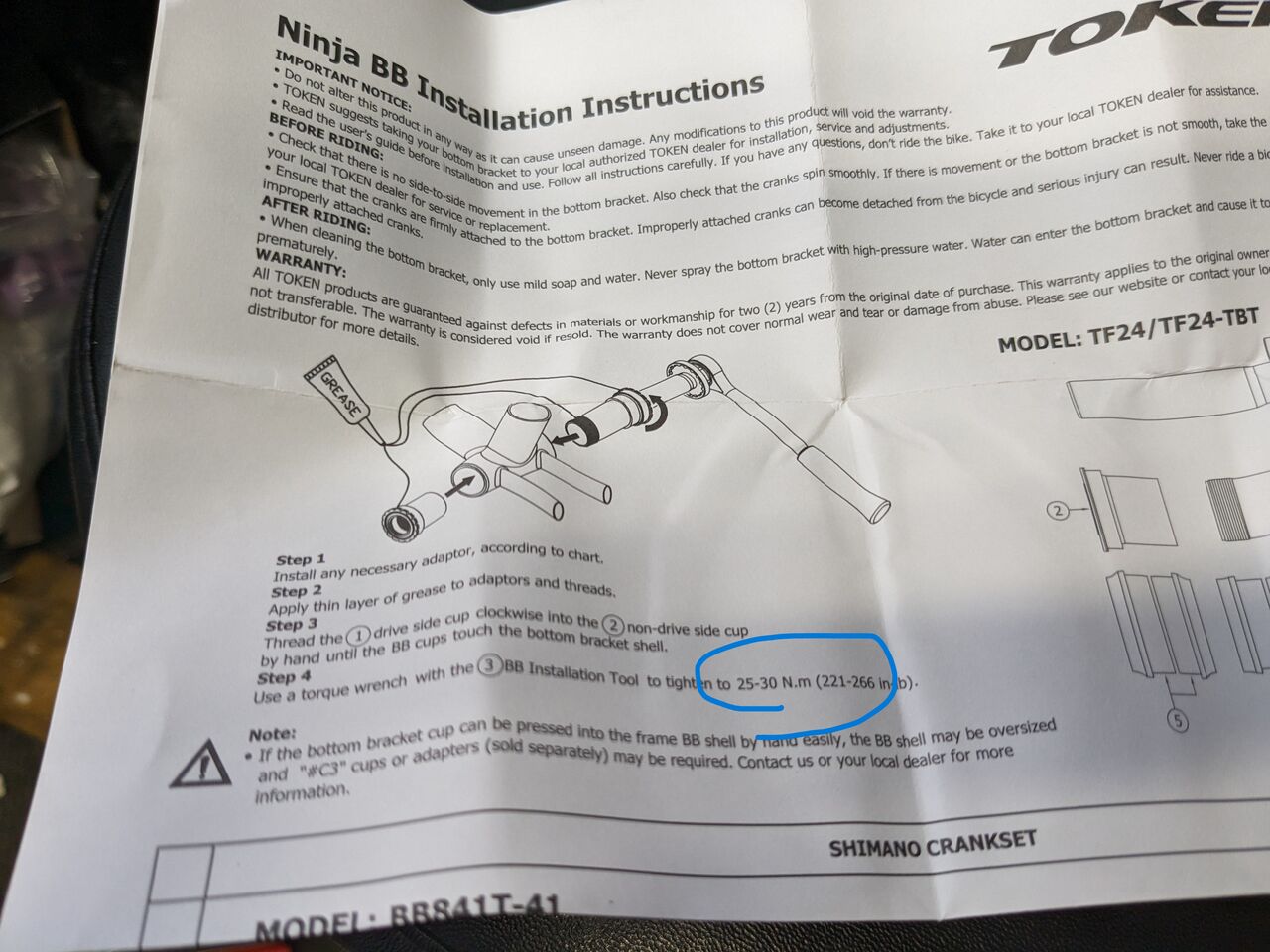

通常のNINJAの取り付けです。

25‐30N.ｍで取り付けます。

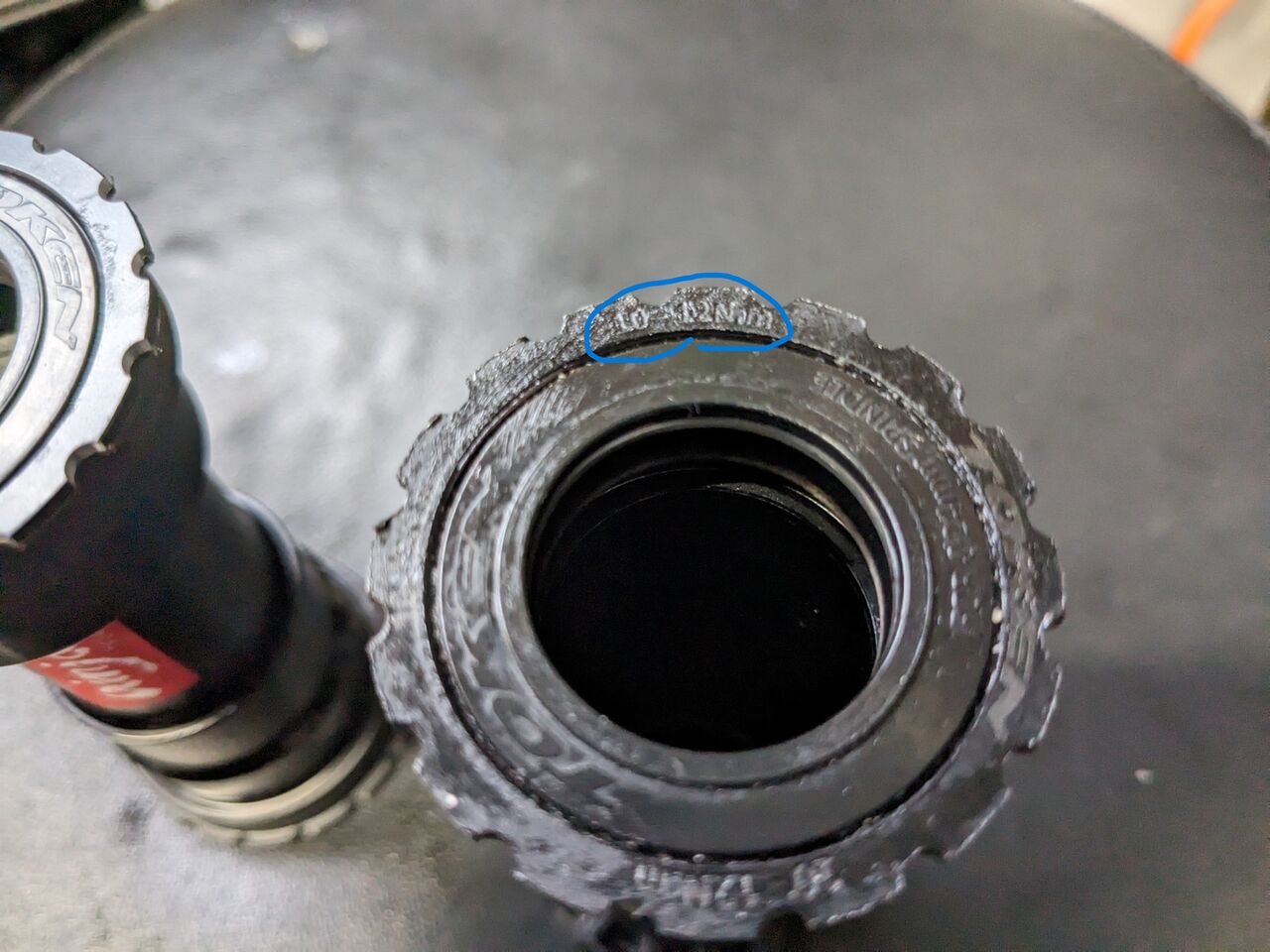

一方のLITEはというと、、、

10-12N.mです。
半分以下の締め付けトルクです。

これはなぜかと言うと取り付けてみるとわかります。
工具をかける部分、つばの部分ですがLITEはその部分まで樹脂でできています。

ですので高トルクに耐えられない場合が想定できます。
またやはり樹脂は超柔らかいので、取り付けるときだけではなく外す時も舐めないように注意が必要です。

ではフレームにねじ込んでいく際にきつい場合は、、、というと、

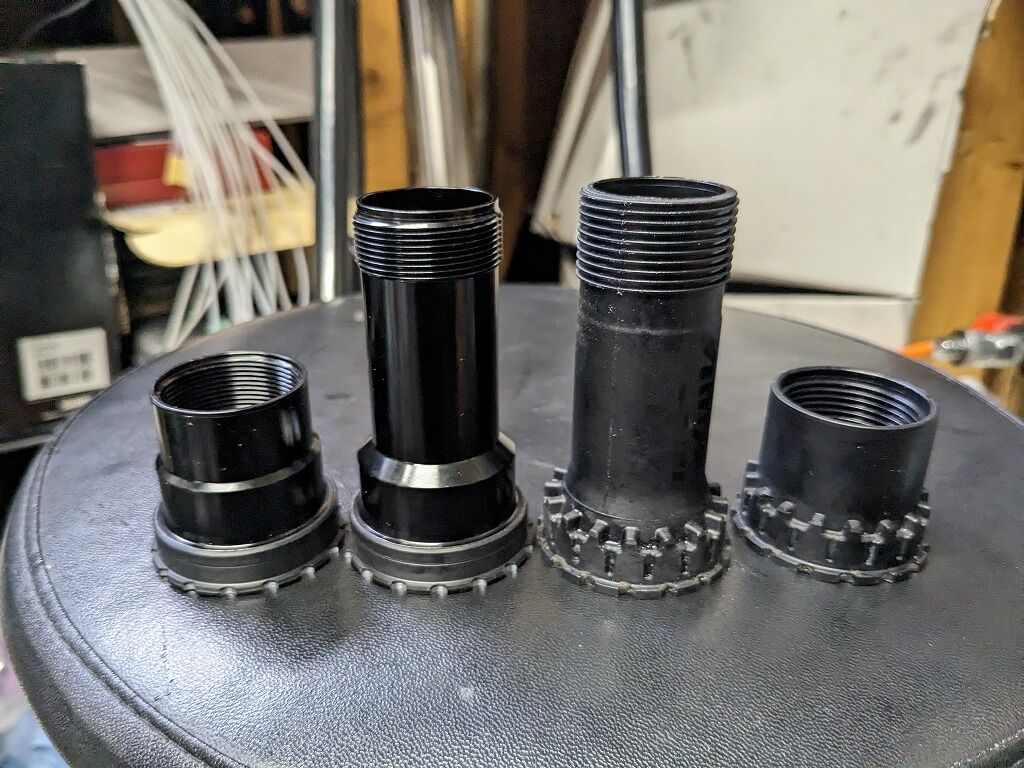

BBシェルとBBの接触面には特殊な加工がされています。
ボコボコになっています。
この加工のおかげでおそらく通常よりも摩擦が抑えられ、そこまで力をかけずとも入っていくようになっています。（います。ということです。）

ですのでそこまで力をかけずとも付け外しができるということで、つばの部分まで樹脂製で作られています。

では一方のNINJAはというと、何も秘密がないわけではありません。
NINJAも特殊な加工さえされていないわけですが、面白い秘密があるのです。
NINJA本体のシェルとの接触箇所は、アルミではなく樹脂が使われています。これによりフレーム側の精度の誤差を吸収できるということが考えられますがそれだけではありません。この樹脂の部分、アルミと完全に接着されているわけではなく力をかけると回るのです。これは非常によく考えられた構造だと思います。

そんなNINJA BBですが、価格です。
ものすごく種類がたくさんあるので参考例ですが、画像のBB86 SHIMANOクランク用でみてみます。

NINJA		NINJA LITE
プレミアムベアリング	TBTベアリング	プレミアムベアリング
7,700円	17,600円	6,600円

ちょっといいベアリング（TBTベアリング）のは少々お高いですが、プレミアムベアリング（TOKENでは低グレード品）の場合は7,700円と6,600円とそこまでお高くはありません。

軒並みにセラミックベリアリング等の結合式や特殊構造のBBが2万円以上の価格をつける中、かなり良心的な価格帯だと思います。

またNINJAの何がすごいかと言うと、ラインナップもかなり充実しています。
https://www.eastwood.co.jp/lineup/token/img/BB%20Poster_2021.pdf
現在あるBB規格はほぼクリアしていそうです。


▶まとめ
と圧入式というと世にはあまり良い印象ではないイメージが多くあるようです。
しかしです。
なぜだめなのか？それは本当に圧入式という構造がだめだから問題が出るのか？それとも別に原因があるのではないか？ということを考えることは大切なことだと思います。
というのも構造的な問題があるのはゴﾆｮｺﾞﾆｮで、あのｺﾞﾆｮｺﾞﾆｮのあれとｺﾞﾆｮｺﾞﾆｮがそもそも根本的な問題を考えずにｺﾞﾆｮｺﾞﾆｮ何かを使い出したものだったから。。。ｺﾞﾆｮｺﾞﾆｮ。ということもあるようです（笑）

ともあれこういった便利な製品を比較的手の届きやすい価格帯で出してくれるTOKEN製品、ベアリングの寿命も意外と長いですし、結構好きなのです。ワタクシも現在はNINJA LITEを使用しています。若干の耐水性は弱点があり、グリス山盛り詰めています。
もう圧入式BBとは言っても音鳴りで悩むことはほとんどなくなったような気がします。

ということで今回は左右結合式（スレッドフィット）BB TOKENのNINJAとNINJA LITE、そんなお話でした。

＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋
