ディスクブレーキをより安全に使うための基礎知識 : えふえふぶろぐ

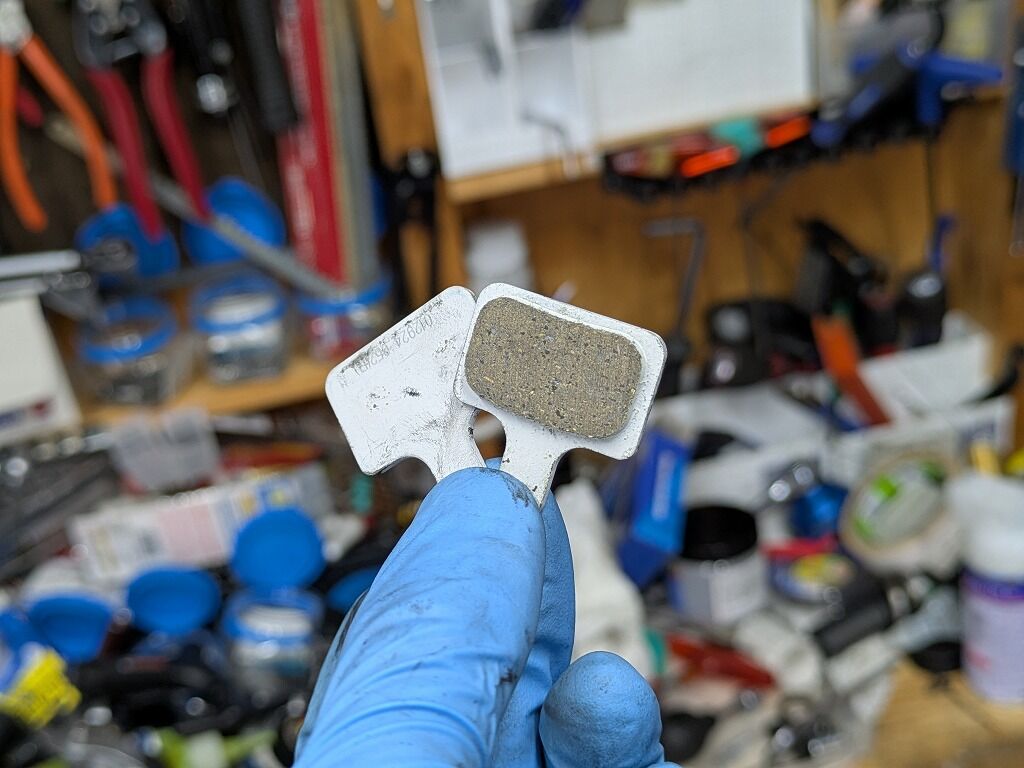

▶ブレーキパッドの構造

ロードバイクのディスクブレーキパッドは、

ただの一種類の塊ではなく、いくつもの素材と設計思想で成り立っています。

形を保ち熱と圧力に耐えながら、安定した制動力を生み出す――

その構造を理解することは、ブレーキ性能を正しく評価する第一歩です。

ブレーキパッドは主に次の2つの要素で構成されています。

① 摩擦材：ローターに直接触れ、摩擦によって制動力を生み出す部分。

② バックプレート：パッド全体を支える金属製の土台で、ピストンからの力を伝える部分。

PXL_20250604_080155691.PORTRAIT.ORIGINAL

①摩擦材

摩擦材とは、ブレーキパッドの中でローターに直接触れ、摩擦によって制動力を生み出す部分です。

摩擦材の種類を理解することは、パッド選びや整備判断を行う上で非常に重要です。

摩擦材には大きく分けてレジン（有機系）とメタル（焼結金属系）の2種類があります。

● レジン（有機系）パッド：街乗り

繊維状の材料、充填材、フェノールレジン、メタリック、カーボン、セラミック、潤滑剤、耐摩材などの摩擦成分を樹脂（レジン）を結合剤として使用し、焼き固めたものです。

低温域から効力がよくコントロール性が高く、ブレーキ鳴きも少ないのが特徴。

一方で、高温環境では樹脂（レジン）が熱分解しやすく、フェードやガラス化（グレージング）が起こりやすいという弱点を持ちます。

● メタル（焼結メタル）パッド：高温、高負荷

銅・錫(すず)、カーボン、セラミック、潤滑剤、耐摩材などの金属粉を高温・高圧で焼結して固めたタイプです。

耐熱性と耐摩耗性に優れ、長い下りや高負荷、雨天時のブレーキングでも安定した制動力を維持します。

ただし、ローターへの攻撃性が高く、レジンよりも音鳴きや振動が出やすい傾向があります。

②バックプレート
ブレーキパッド全体を支える金属製の土台で、キャリパーのピストンからの力を摩擦材へ正確に伝える役割を持ちます。

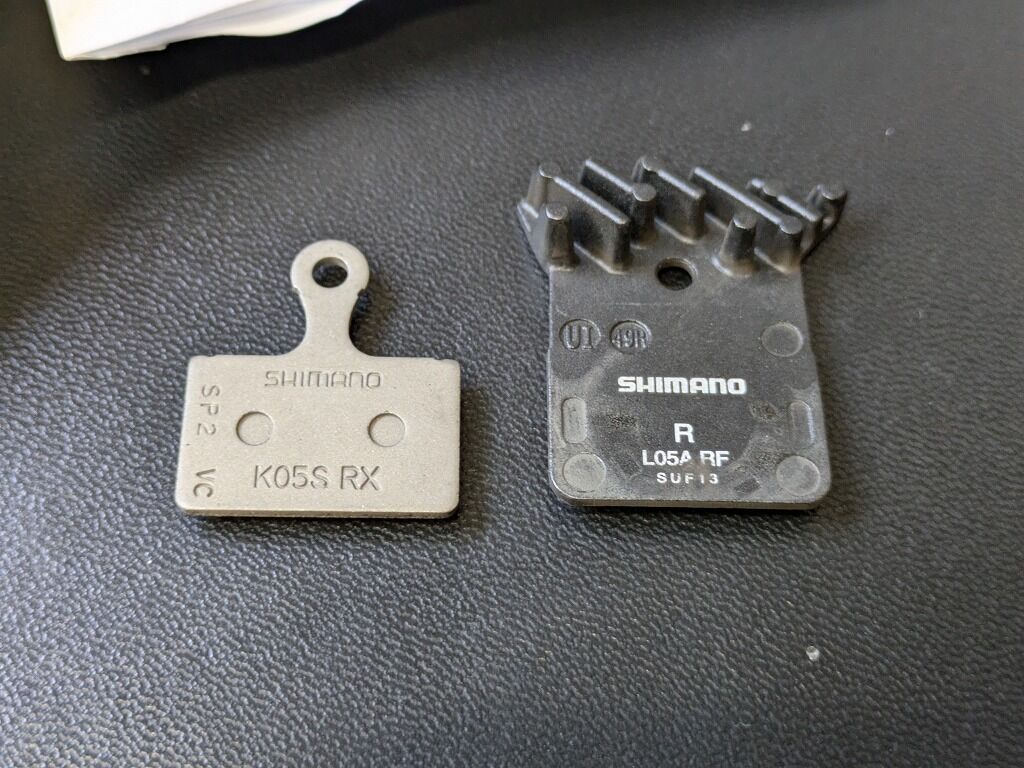

フィン付きのバックプレートはSHIMANOの特徴的な製品です。

▶熱が入るとどうなる？ ― 結合剤としての樹脂の弱点

ディスクブレーキは、運動エネルギーを摩擦熱に変えて減速するシステムです。

もちろんメーカー想定内の温度範囲であれば問題は起こりません。

しかし、どんなブレーキにも“熱的な限界”というものがあります。

ローターやキャリパーに蓄積した熱が逃げ切れず、

ブレーキパッド表面に集中すると、

摩擦材そのものよりも先に”樹脂（レジン）”が熱分解を起こします。

おおよそ 250〜350℃を超えるあたりから、次のような現象が発生します。

・樹脂が分解 → ガスや※油分を発生

・摩擦面に”ガスの膜（ブレーキガスレイヤー）”ができる

・パッドとローターの接触が浮いてしまい、摩擦力が低下

※油分について：

熱分解の際、樹脂からはガスだけではなく、微量の揮発性炭化水素やタール状成分が発生します。

これが摩擦面に薄い油膜のような層を作り、さらに摩擦を低下させる要因になります。

結果として制動力が落ち込み、

握っても「効きが薄い」「スカスカする」といった感覚になる――

これがいわゆるフェード（fade）現象です。

▶もう一つの問題、ペーパーロック現象

フェードが“パッド側”の熱による制動力低下だとすれば、

ペーパーロックは“油圧系（ブレーキオイル側）”の熱トラブルです。

油圧ディスクブレーキは、レバーを握ることでブレーキフルードを介して

キャリパーピストンを押し出し、パッドでローターを挟み込みます。

この伝達が成り立つのは、ブレーキオイル（液体）が圧縮できないという性質のおかげです。

しかし、強いブレーキングを長時間続けると、

熱がキャリパー内部に伝わり、ブレーキオイルが過熱されて沸騰してしまうことがあります。

おおよそ 200℃ 付近から、ブレーキオイルの一部が沸騰して微細な気泡が発生します。

この状態になると、レバーを握っても力が逃げてしまい、圧が伝わりません。

・レバーが「スカスカ」になる

・握り込んでも制動力が出ない

・一度冷えると回復する（気泡が再び液化する）

これがペーパーロック（vapor lock）現象です。

ロードバイクでは、体重が軽くはない人が長い下りで握りっぱなしのブレーキングを長く続けたときなどに起こることがあります。

※ブレーキフルードには吸湿性があり、

DOT系では水分を含むことで沸点が下がり、気化しやすくなります。

これが定期的なフルード交換が推奨される理由です。

結果として、フェードと同様に制動力が急激に落ち込み、

冷却するまで安全な制動ができなくなります。

▶ミネラルオイルの場合のペーパーロック現象

ミネラルオイルでもDOTフルードでも、

仕組みは同じで「液体の非圧縮性で圧力を伝達」します。

つまり、どちらも気化（泡発生）＝圧力伝達の途絶が起きればペーパーロックに陥ります。

✓ミネラルオイルの特性

特性	ミネラルオイル	DOTフルード
沸点（ドライ）	200℃以上(推定)	5.1 180℃以上
吸湿性	ほぼなし	高い（空気中の水分を吸う）
メンテ周期	長め	短め（吸湿劣化）
化学的安定性	高い	吸湿・酸化で低下
素手での扱い	安全（非腐食性）	注意（吸湿・塗装ダメージあり）

ミネラルオイルは吸湿性がないため、湿気による沸点低下が起こりにくいのが大きな利点です。

ただし、油そのものの熱伝導性と熱容量が小さいため、

キャリパー内部での局所的な過熱には弱いという特徴があります。

✓つまり、どう違うのか？

DOTは「吸湿による沸点の低下」でペーパーロックしやすい。

ミネラルオイルは「熱がこもったときの局所的気化」でペーパーロックが起こる。

特にロードバイクではローター径が小さく、冷却風も限られるため、

峠の長い下りで握りっぱなしにすると油温が急上昇します。

このときキャリパー付近の熱で局所的にオイルが泡立つと、
レバーがスカスカになって効かなくなります。

✓対策と実用上のメモ

・定期的なエア抜き

　→DOTだけではなく、ミネラルでも必要。

・放熱性の確保

　→ フィン付きパッドや厚めのローターで熱を逃がす。どちらのフルードでも有効。

・握りっぱなし禁止

　→ 下りでは「当てて離す」断続的ブレーキを意識。熱をため込まない。

・焼け臭・タッチ変化に注意

　→ 臭いが出るのは末期。レバーの“ふわつき”が早期サイン。

・フルードの酸化対策（ミネラル系）

　→ 長期使用で粘度上昇→ピストン戻り不良→熱こもり→ペーパーロックの連鎖に注意。

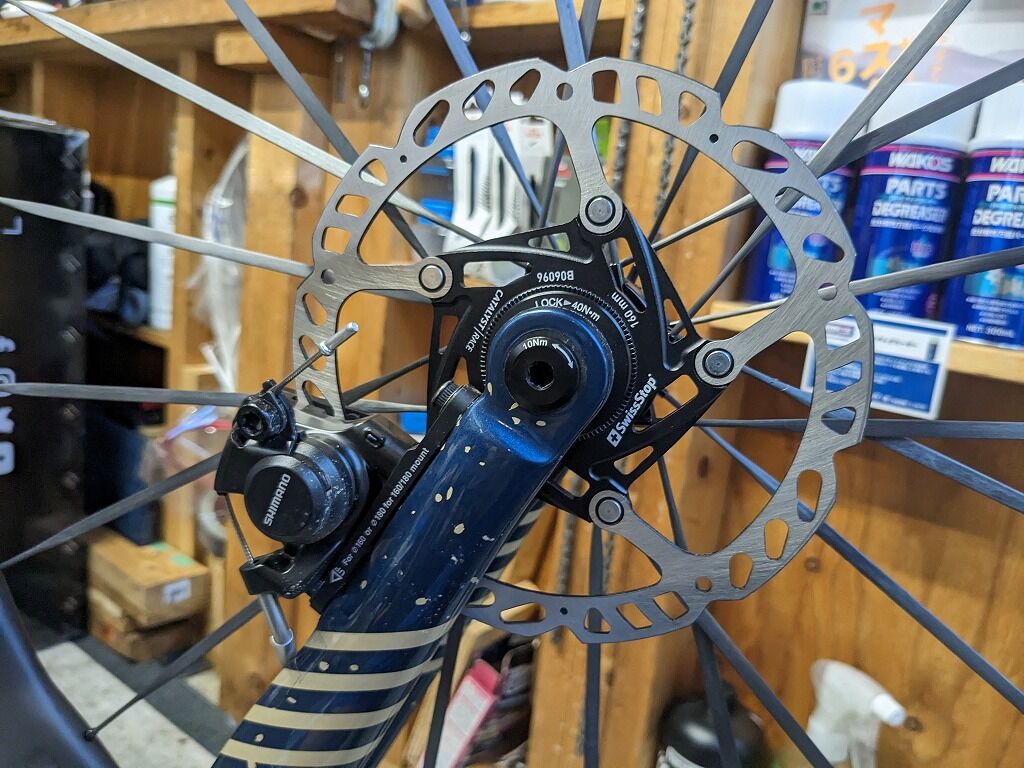

▶ディスクローターの“穴”と“形状”の意味

1．単なるデザインではない「穴」の役割

・放熱性の向上：

　穴（ベンチレーションホール）は表面積を増やし、走行風で熱を逃がしやすくします。

・ガス抜き（デガス）効果：

　フェード時に発生するバインダー由来のガスや油膜を除去したり、逃す排気口の役割。

　これがなければ、ローター表面にガスが滞留し、フェードを助長してしまいます。

・水・汚れの排出：

　雨天やダストの除去にも有効で、パッド表面の“目詰まり防止”にもつながります。

2．「穴」には形の違いがある

・円形ホールタイプ：熱放散・水はけ重視。ロード用に多い。

・スリット（溝）タイプ：デガス性能が高く、MTBやグラベルで採用されやすい。

・ウェーブエッジ形状：放熱面積と軽量化を両立。

ロードバイク用ローターでは、

静音性・制動フィール重視のため、ホール小さめ＆ローター厚めが主流です。

3．「穴が多ければ良い」は誤解

・接触面積の減少

　→ パッドとローターの当たり面が減るため、単純な摩擦力（制動力）はやや下がります。

　　「ガツンと効く」よりも、「滑らかに止まる」方向に特性が変わります。

・パッド摩耗の増加

　→ 穴やスリットのエッジが“ヤスリ”のように作用し、摩擦材を早く削ります。

　　特にレジンパッドでは摩耗が顕著です。　　

・ノイズ（鳴き）の増加

　→ 摩擦が断続的になるため、共振しやすく「シューッ」や「ジジッ」という音が出やすくなります。

・強度・耐歪みの低下

　→ 肉抜きが多いほどローター剛性が下がり、熱膨張で“波打ち”が起こりやすくなります。

　　とくに軽量ローターでは、この影響が顕著です。

▶ディスクブレーキの効きを決めるものとは？

ブレーキの「効き」をひとことで言えば、

レバー入力がどれだけ摩擦力としてローターに伝わるかです。

その性能を決めている要素は、主に以下の5つに分類できます。

① 摩擦係数（パッド材質）

ブレーキの基本は「摩擦」。

摩擦材の材質（レジン・セミメタル・メタル）で効き方が大きく変わります。

・レジン：初期制動が穏やかでコントロール性が高い

・メタル：高温でも安定し、フェードに強い

・セミメタル：その中間でバランス型

パッドの特性こそ、効きの“キャラクター”を決める最大要素です。

② 摩擦面温度（熱管理）

ブレーキは「熱くなると良くない」と思われがちですが、

実は冷たすぎても効きが悪いものです。

パッドの摩擦材は、一定の温度域で最も安定して働くように設計されています。

温度が低いと摩擦係数が上がらず、初期制動が弱く感じられます。

反対に温度が上がりすぎると、樹脂の分解やガス発生によってフェードが発生します。

最適な作動温度域で最も効きとコントロール性のバランスが取れるよう、

各メーカーがパッド材をチューニングしています。

そして、この温度管理を左右するのは――

ローターの放熱性と、ライダー自身のブレーキのかけ方です。

「握る」だけでなく「冷ます」テクニックが重要です。

③ ローター径と構造

大径ローターは制動トルクと放熱性が向上します。

また、穴やスリットの配置はガス抜きと冷却効率に直結します。

「効くローター」は、制動力よりも安定した温度特性を持つものです。

④ フルード伝達性とレバー剛性

油圧ラインの剛性とフルードの状態も効きの“質”に関わります。

エア混入やフルード劣化があれば、レバー入力が吸収され「ふわっとした」感触になります。

レバータッチの“硬さ”＝制動レスポンスの生命線です。

▶ フェードやペーパーロックを起こさないための対策

ディスクブレーキは性能が高いぶん、熱やフルード管理に繊細です。

しかし、いくつかのポイントを押さえるだけで、トラブルの大半は未然に防げます。

・短く強く握って、離す

　→ 「パッドを押し当て続ける」ではなく、“当てて離して冷ます”。

　下り坂では断続的なブレーキングを意識することが何よりの放熱対策です。

・耐熱性の高いメタルパッドやセミメタルを選ぶ

　→ 有機（レジン）系よりもフェード耐性が高く、熱がこもりにくい。

　特に長い下りや高温環境では、メタル系が安心です。

・ローターの摩耗を早めにチェックし、限界前に交換を

　→ 摩耗して薄くなったローターは熱容量が減少し、同じブレーキングでも温度が上がりやすくなります。

　厚みを保つことが、フェード防止と安定した制動力の第一歩です。

・定期的なエア抜きとピストン清掃

　→ キャリパー内部の気泡や汚れは、ペーパーロックの温床。

　レバーの“ふわつき”を感じたら、早めの整備が最善です。

▶まとめ

今回は少し“怖い”話にも触れましたが、

実際には SHIMANO製ブレーキを正しく使っている限り、

フェードやペーパーロックは日常走行で簡単に起こる現象ではありません。

極端に長い下りでブレーキを引きずり続ける、

あるいは整備不良のまま使い続ける――

そうした特殊な状況でなければ、まず問題は起きません。

大切なのは、正しい知識を持って適切に扱うこと。

熱の仕組みや、オイル・パッドの性質を理解しておくだけで、

いざというときの判断が格段に変わります。

ロードバイクのディスクブレーキは、

まだ登場からの歴史こそ浅いものの、リムブレーキの弱点を克服したブレーキシステムです。

そして今もなお、静音性・放熱性・整備性など、より安全で快適な方向へと進化を続けています。

正しく使えば、これほど頼もしいブレーキはありません。

今回は、そんなディスクブレーキをより安全に使うための基礎知識
についてのお話でした。
